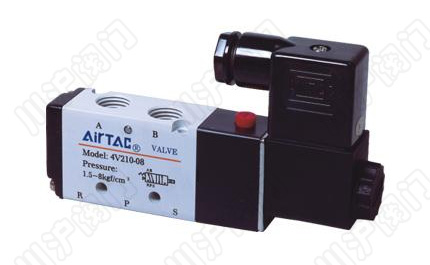

选用阀门附件--电磁阀

三通电磁阀有哪些结构形式？应用于什么场合？

三通电磁阀可分为普通型、防水型、防爆型等几种。
按其动作方式可分为直动式和先导式两种。直动式由线圈吸合铁芯直接带动截止阀进行气路切换；先导式由线圈吸合动 铁芯改变雅俗空气的流向，通过压缩空气推动截止阀进行气路切换。
按其工作状态可分为常通型（通电时打开，断电时关闭）和常闭型（通电时关闭，断电时打开）两种。
三通电磁阀配用在单作用气动执行机构和气动薄膜执行机构上，完成气路的自动切换，以实现调节阀的开、关动作，通 常用于遥控、顺序控制和联锁系统。

为什么联锁系统用的电磁阀往往在常通电状态下工作？

这是从确保安全可靠的角度考虑的。
1.石油、化工装置的联锁系统是为保证安全生产、预防事故发生而设置的，对其发信期间和执行机构的可靠性要求很高。 联锁系统中的电磁阀平时不动作，一旦发生事故时才动作。由电磁阀的工作原理可知，通电时线圈吸合动铁芯，带动阀 件进行切换，断电时，靠复位弹簧的作用，使动铁芯和阀件回到原来位置。如果平时长期不通电，由于生锈、脏物侵入 等原因，可能使动铁芯和阀件卡住，一旦发生事故通电时，会造成线圈吸不动的情况，导指动作失灵。如果平时长期不通电 ，由于电磁阀振动，可防止卡住，一旦发生事故断电时，靠复位弹簧的作用，能可靠地进行切换。
2.平时处于断电状态，难以知道电磁阀工作是否正常。而平时处于通电状态，一旦电磁阀本身发生故障，可随时检查出来， 这对于保证联锁系统的可靠性来说，是十分重要的。
3.当发生停电事故时，电磁阀仍能可靠的动作。
由于上述原因，联锁系统用的电磁阀一般要在常通电状态下工作，这与电磁阀使用说明书上介绍的情况恰好相反。因此 常开的场合应选用常闭型电磁阀，常闭场合应选用常开型电磁阀。

三通电磁阀安装时应注意哪些问题。

1.应垂直朝上安装。先导式电磁阀的截止阀部分好处于水平位置。
2.应注意各接管口的符号，不要接触，以 防误动作或发生意外事故。
3.使用的电源应符合产品铭牌上的规定的电源要求，以防烧坏线圈。
4.工作气源应进行较好的净化处理。
