17种截止阀的类型特点及选用(图文并茂)

截止阀(stopvalve,GlobeValve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

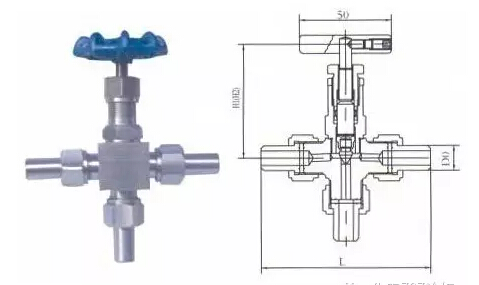

1、针型截止阀


它是作为精确的流量控制用的。阀瓣通常于阀杆做成一体,它有一个与阀座配合、精度非常高的针妆头部。而且针型截止阀阀杆螺纹的螺距比一般普通截止阀的阀杆螺纹螺距要细。在通常情况下,针型截止阀阀座孔的尺寸比管道尺寸小。因此,它通常只限于在公称通径小的管线中适用,更多的用于取样阀。

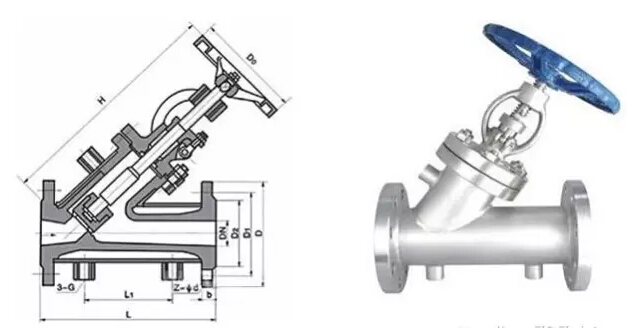

2、直流式截止阀


直流式截止阀的阀杆和通道成一定的角度,其阀座密封面与进出口通道也有一定的角度,阀体可制成整体式或分开式。阀体分开式截止阀用两阀体把阀座夹在中间,便于维修。这类截止阀使流体几乎不改变流动方向,在截止阀中流阻最小。阀座和阀瓣密封面可堆焊硬质合金,使整个阀门更耐冲刷和腐蚀,非常符合于氧化铝生产工艺流程中的管路控制,同时也适合于有结焦和固体颗粒的管道中。

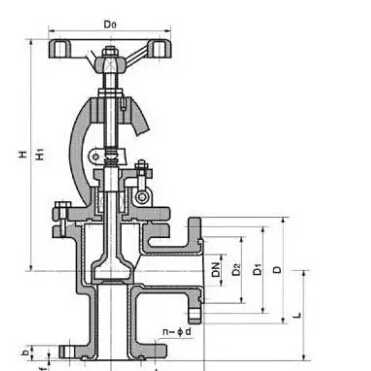

3、角式截止阀


角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。如J44H-160、J44H-320、L44H-160、L44H-320就完全是为合成氨生产系统而设计的。

4、钢球或瓷球密封截止阀


该阀的结构特点是阀体分为连体式和分体式,阀瓣为STL硬质合金钢球或为非晶材料经制粉成形、高温烧结、精研制成的瓷球。阀杆下端滚压包络球体在阀杆球孔内,球体在阀杆的球孔内做三维转动时可产生无数条密封线,大大增加了密封面的使用寿命,还能保证可靠的密封。

该阀由于受球体密封的限制,一般都用于较小的公称通经,约为6~25mm。该阀适用于核电厂、火电厂的高温高压蒸汽管路,取样、排污系统的仪表管路以及石化、化工系统中的耐温、耐压、耐磨损、耐腐蚀的管路上。

5、高温高压电站截止阀


该阀的结构特点是阀体与阀盖的连接均采用压力自紧密封式或夹箍式,阀体与管路的连接形式为对接焊连接,阀体材料多采用铬钼钢或铬钼钒钢,密封面大都堆焊硬质合金。

因此,该类阀门耐高温高压,抗热性好;密封面耐磨损、耐擦伤、耐腐蚀,密封性能好,寿命长。最适用于火电工业系统、石油化工系统及冶金等的高温高压、蒸汽、油品、过热蒸汽的管路上。

>

6、衬氟截止阀


衬氟截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

截止阀只适用于全开和全关,不允许作调节和节流。衬氟截止阀适用在-50~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用.

7、保温截止阀


保温截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

纹管截止阀只适用于全开和全关,不允许作调节和节流。保温截止阀,是主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质,是BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。

8、电动法兰截止阀


电动法兰截止阀和法兰闸阀是同属一个类型的阀门,由电动执行机构或气动执行机构和截止阀两部分组成,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

闸阀在管路中主要用来做切断、分配和改变介质的流动方向。 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

9、API截止阀


该类截止阀严格参照ASMEB16.34标准进行设计;阀体与阀盖的连接、填料函、阀杆螺母的安装、上密封等均严格按照API600进行设计。阀门选材完全符合API600要求。结构长度符合ASMEB16.10;法兰连接尺寸符合ANSI/ASMEB16.5a。阀门的检验与试验严格按照API598进行。因此,该阀广泛适用石油化工管路,在电力、冶金、纺织等系统也适用。

10、氧气管路用截止阀


该阀严格按氧气管路的要求进行设计。填料箱部分严格密封,外界污物绝对不能进入填料箱内。阀体两端法兰有接地装置,在管路上安装完毕后,应接地,严防静电起火。本阀门的壳体材料为奥氏体不锈钢或铜材,导电好、不易发生静电起火。

密封到材料为聚四氟乙烯对阀体本体材料,为软密封,密封性能好,气体检验泄漏量为零。本阀门在组装前严格经四氯化碳脱脂处理,绝对没有油脂和污物,不致引起静电起火。该阀适用于冶金系统的氧气管路,在其他行业的氧气管路上也适用。

11、石油液化气截止阀


该阀专为石油液化气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。该阀适用于液化石油气管路系统,作为启闭装置,也适用于其他温度≤80℃的管路。

12、上螺纹阀杆截止阀


上螺纹阀杆截止阀:截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀,便于润滑,此种结构采用比较普遍。

该类截止阀的阀杆不与工作介质直接接触。根据壳体材料、密封副材料、填料材料、阀杆材料不同,适用于不同的工况。若阀体、阀盖材料为碳素钢,密封副材料为合金钢,填料为柔性石墨,阀杆材料为Cr13系不锈钢,适用于水、蒸汽、油品管路;若阀体和阀盖材料为1Cr18Ni9或0Cr18Ni9,密封副材料为阀体本身材料或硬质合金,填料为聚四氟乙烯,阀杆材料为Cr17Ni2,适用于以硝酸为基的腐蚀性介质管路或装置上;若阀体阀盖材料为1Cr18Ni12Mo2Ti或0Cr18Ni12Mo2Ti,密封副材料为阀体本身材料或硬质合金,填料为聚四氟乙烯,阀杆材料为1Cr18Ni12Mo2Ti,适用于以醋酸为主的腐蚀性介质管路或装置上。

不过该类截止阀的最大公称通经为200mm,200以上的截止阀要设旁通阀或设计上设置内旁通结构。一般,DN≥200mm的截止阀的进口端都在阀瓣的上方,即高进低出,这是为了防止关闭时太费力和阀杆过粗的缘故。

13、下螺纹阀杆截止阀


下螺纹阀杆截止阀:截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触,易受侵蚀,并无法润滑。此种结构用于小口径和温度不高的地方。

该类截止阀阿的阀杆螺纹直接与工作介质接触,直接受介质的侵蚀,使阀杆螺纹易锈蚀、造成启闭费力。此种结构的截止阀其公称通经都比较小,一般在6~50mm之间,大部分用在仪表阀和取样阀。

14、API602锻钢截止阀


该类截止阀按美国石油协会标准API602进行设计,阀体和阀盖碳钢或不锈钢锻造而成,阀体和阀盖连接有螺栓连接、螺纹连接加焊接,有上螺纹阀杆和下螺纹阀杆之分,密封副材料为Cr13钢、不锈钢酸钢对STL硬质合金,填料为柔性石墨或聚四氟乙烯,连接方式有法兰、螺纹、承插焊和对接焊,压力等级为CL150~CL1500,公称通经为1/4~2in。

该类截止阀广泛地应用于石油化工、电力、化工等部门地装置和管路上,工作介质为蒸汽、油品,腐蚀性介质。结构长度按ASMEB16.10,法兰连接尺寸按ASME/ANSIB16.5a,焊端尺寸符合ASMEB16.25,承插焊孔尺寸符合ANSIB16.11,螺纹连接端尺寸符合ANSIB1.20.1。

15、柱塞截止阀


该类柱塞阀属径向密封,由套在磨光柱塞上地两个弹性密封圈来实现。两个弹性密封圈用一个套环隔离开,并通过阀体与阀盖地连接螺栓施加在阀盖上地载荷把柱塞周围地弹性密封圈压牢,保证密封。该阀地材料组合为壳体用碳钢,柱塞用Cr13不锈钢,密封圈用柔性石墨,可用于水、蒸汽、油品地管路;若壳体用不锈耐酸钢,柱塞用不锈耐酸钢,密封圈用聚四氟乙烯,适用于酸、碱类腐蚀性介质。

该阀地优点是密封可靠,寿命比较长,维修简便;缺点是启闭速度慢。该类阀门广泛应用于城建系统,城市供热中的水、蒸汽管路上。

16、波纹管截止阀


波纹管截止阀也叫波纹管密封截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

17、直通截止阀


直通截止阀的介质进出口通道在同一个方向,呈180°,这种形式的截止阀,使流动状态的破坏程度相对减小,因此通过阀门的压力损失也相应减少。它依靠阀杆压力,使阀瓣密封面与阀座密封面紧密结合,阴止介质流通。在启闭过程中密封面之间摩擦力小,耐磨,开启高度小,制造工艺性能好等特点,与闸阀相比,截止阀的结构较简单,制造和维修都比较方便。它是工业部门中使用最广泛的一种阀门。

截止阀的选择原理:

1、高温、高压介质的管路或装置上宜选用气动截止阀。如火电厂、石油化工系统的高温、高压管路上;

2、管路上对流阻要求不严的管路上应选用直流式截止阀;

3、小型气动截止阀可选用针阀、仪表阀、取样阀、压力计阀等;

4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,最好选用气动截止阀;

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀;

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀;

7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用气动截止阀、平衡阀或柱塞阀,如公称通经小于150mm的管路上。

截止阀结构比闸阀简单,制造与维修都较方便。这也是其得到广泛使用的根本因素。
