阀门连接法兰标准各国标准

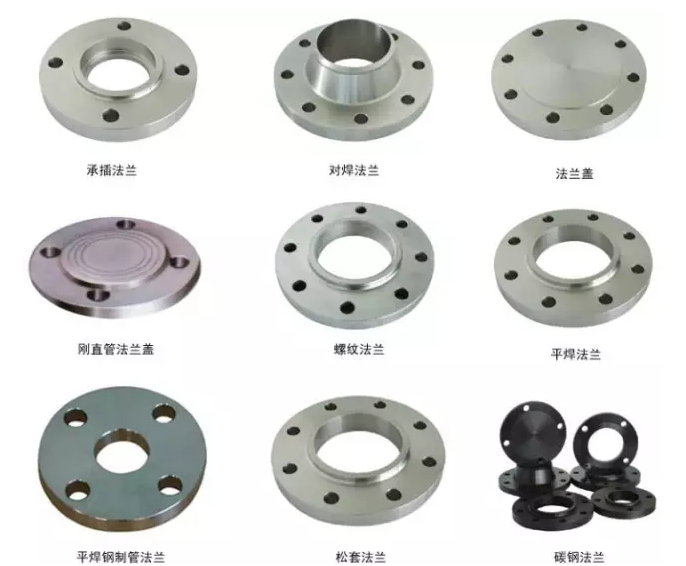

法兰为带凸缘的零件。法兰可以是单独的,叫做法兰盘,也可以是组合型的,如阀门两端的法兰,便于安装螺栓。

一、钢制管法兰中国机械行业阀门连接法兰标准
JB/T 74 管路法兰 技术条件
JB/T 75管路法兰 类型
JB/T 79.1 凸面整体铸钢管法兰
JB/T 79.2 凹凸面整体铸钢管法兰
JB/T 79.3 榫槽面整体铸钢管法兰
JB/T79.4 环连接面整体铸钢管法兰
JB/T 81 凸面板式平焊钢制管法兰
JB/T 82.1 凸面对焊钢制管法兰
JB/T 82.2 凹凸面对焊钢制管法兰
JB/T 82.3 榫槽面对焊钢制管法兰
JB/T 82.4 环连接面对焊钢制管法兰
JB/T 83 平焊环板式松套钢制管法兰
JB/T 84 凹凸面对焊环板式松套钢制管法兰
JB/T 85 翻边板式松套钢制管法兰
JB/T 86.1 凸面钢制管法兰盖
JB/T 86.2 凹凸面钢制管法兰盖

二、钢制管法兰中国国家阀门连接法兰标准
GB/T 9112 ~ GB/T 9124-2000 钢制管法兰,整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。
GBT 9112 钢制管法兰 类型与参数
GBT 9113.1 平面、突面整体钢制管法兰
GBT 9113.2 凹凸面整体钢制管法兰
GBT 9113.3 榫槽面整体钢制管法兰
GBT 9113.4 环连接面整体钢制管法兰
GBT 9114 突面带颈螺纹钢制管法兰
GBT 9115.1 平面、突面对焊钢制管法兰
GBT 9115.2 凹凸面对焊钢制管法兰
GB/T 9115.3 榫槽面对焊钢制管法兰
GB/T 9115.4 环连接面对焊钢制管法兰
GB/T 9116.1 平面、突面带颈平焊钢制管法兰
GB/T 9116.2 凹凸面带颈平焊钢制管法兰
GB/T 9116.3 榫槽面带颈平焊钢制管法兰
GB/T 9116.4 环连接面带颈平焊钢制管法兰
GB/T 9117.1 突面带颈承插焊钢制管法兰
GB/T 9117.2 凹凸面带颈承插焊钢制管法兰
GB/T 9117.3 榫槽面带颈承插焊钢制管法兰
GB/T 9117.4- 环连接面带颈承插焊钢制管法兰
B/T 9118.1 突面对焊环带颈松套钢制管法兰
GB/T 9118.2 环连接面对焊环带颈松套钢制管法兰
GB/T 9119 平面、突面板式平焊钢制管法兰
GB/T 9120.1 突面对焊环板式松套钢制管法兰
GB/T 9120.2 凹凸面对焊环板式松套钢制管法兰
GB/T 9120.3 榫槽面对焊环板式松套钢制管法兰
GB/T 9121.1 突面平焊环板式松套钢制管法兰
GB/T 9121.2 凹凸面平焊环板式松套钢制管法兰
GB/T 9121.3 榫槽面平焊环板式松套钢制管法兰
GB/T 9122 翻边环板式松套钢制管法兰
GB/T 9123.1 平面、突面钢制管法兰盖
GB/T 9123.2 凹凸面钢制管法兰盖
GB/T 9123.3 榫槽面钢制管法兰盖
GB/T 9123.4 环连接面钢制管法兰盖
GB/T 9124 钢制管法兰 技术条件

三、钢制管法兰中国化工行业阀门连接法兰标准
欧洲体系钢制管法兰
HG 20592 钢制管法兰型式、参数
HG 20593 板式平焊钢制管法兰
HG 20594 带颈平焊钢制管法兰
HG 20595 带颈对焊钢制管法兰
HG 20596 整体钢制管法兰
HG 20597 承插焊钢制管法兰
HG 20598 螺纹钢制管法兰
HG 20599 对焊环松套钢制管法兰
HG 20600 平焊环松套钢制管法兰
HG 20601 钢制管法兰盖
HG 20602 不锈钢衬里法兰盖
HG 20603 钢制管法兰技术条件
HG 20604 钢制管法兰压力-温度等级
HG 20605 钢制管法兰焊接接头和坡口尺寸
美洲体系钢制管法兰标准
HG 20615-1997 钢制管法兰型式、参数
HG 20616-1997 带颈平焊钢制管法兰
HG 20617-1997 带颈对焊钢制管法兰
HG 20618-1997 整体钢制管法兰
HG 20619-1997 承插焊钢制管法兰
HG 20620-1997 螺纹钢制管法兰
HG 20621-1997 对焊环松套钢制管法兰
HG 20622-1997 钢制管法兰盖
HG 20623-1997 大直径钢制管法兰
HG 20624-1997 钢制管法兰技术条件
HG 20625-1997 钢制管法兰压力-温度等级
HG 20626-1997 钢制管法兰焊接接头和坡口尺寸


铜合金及复合法兰标准
GB/T 15530.1 铜合金整体铸造法兰
GB/T 15530.2 铜合金对焊法兰
GB/T 15530.3 铜合金板式平焊法兰
GB/T 15530.4 铜合金带颈平焊法兰
GB/T 15530.5 铜合金平焊环松套板式钢法兰
GB/T 15530.6 铜合金对焊环松套板式钢法兰
GB/T 15530.7 铜合金法兰盖
GB/T 15530.8 铜合金及复合法兰 技术条件


管法兰连接用紧固件
HG 20613 钢制管法兰用紧固件(欧洲体系)
HG 20634 钢制管法兰用紧固件(美洲体系)
SH 3404 管法兰用紧固件

阀门法兰
