电磁阀分类、安装和选型-上海川沪阀门

电磁阀发展到目前为止,国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构),上海川沪阀门生产的电磁阀有蒸汽电磁阀、气体电磁阀、水用电磁阀等。

直动式电磁阀
原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。 特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

分布直动式电磁阀
原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。特点:在零压差或真空、高压时亦能可靠动作,但功率较大,要求必须水平安装。

先导式电磁阀
原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。 特点: 流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

安装注意事项如下:
安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。
电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用。
电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。

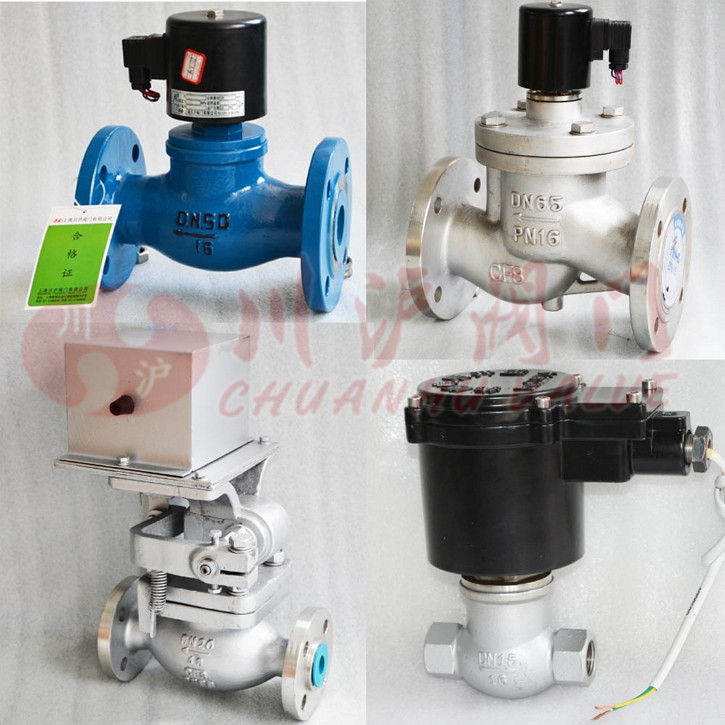

典型电磁阀
内螺纹蒸汽电磁阀
型号:ZQDF
口径:小口径
材质:碳钢,铸铁,不锈钢
法兰蒸汽电磁阀
型号:ZQDF
口径:小口径
材质:碳钢,铸铁,不锈钢
ZCM煤气电磁阀
型号:ZCM
口径:小口径,中口径
材质:碳钢,不锈钢
电磁阀(常闭式)
型号:US-F
口径:小口径,中口径
材质:碳钢
水下专用电磁阀
型号:SLDF
口径:小口径,中口径
材质:碳钢,铸铁,不锈钢
医疗设备专用电磁阀
型号:2W
口径:小口径,中口径
材质:碳钢,不锈钢

电磁阀

电磁阀在选型时的注意事项

电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。

选型依据

一、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式
1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式,一般>DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。

二、根据流体参数选择电磁阀的:材质、温度组
1、腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀。
2、高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的。
3、流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来。
4、流体粘度:通常在50cSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。

三、根据压力参数选择电磁阀的:原理和结构品种
1、公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定。
2、工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

四、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便。

五、根据持续工作时间长短来选择:常闭、常开、或可持续通电
1、当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时,则选常闭型。
3、但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。

六、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水
1、爆炸性环境:必须选用相应防爆等级的电磁阀(我公司现有:d II BT4、d II CT5、Ex m I/II T4) 。
2、当管内流体有倒流现象时,可选择我公司OK71-N、OK72-N系列带止回功能电磁阀。
3、当需要对电磁阀进行现场人工操作时,可选择我公司OK71-S、OK72-S系列带手动功能电磁阀。
4、露天安装或粉尘多场合应选用防水,防尘品种(防护等级在IP54以上)。
5、用于喷泉必须采用潜水型电磁阀(防护等级在IP68以上)。
