如何正确选用波纹管密封阀门

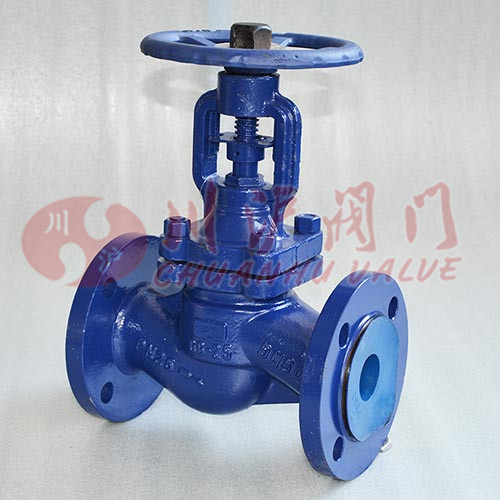

当介质是有毒的、挥发性的、放射性的或因极其昂贵不允许被往复运动的阀杆带来外泄 漏时,常常采用波纹管密封阀盖。这种特殊的阀盖结构可以保护阀杆和阀门填料,避免其与 过程流体接触,同时在波纹管密封元件上面采用标准或环保填料函结构,可以避免万一波纹 管破裂失效时所产生的灾难性后果。所以,平时应注意观察阀杆填料处是否外漏,若填料参 漏,波纹管阀就可能出问题。

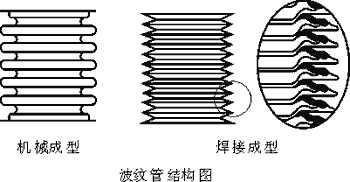

一、 波纹管结构形式

用于调节阀的波纹管通常有两种,一种是机械加工成形的,另一种是焊接片型波纹管。焊接片型波纹管总体高度比较低,但由于其制造方法和内在结构上的缺陷,使用寿命可能是有限的;机械加工成形的波纹管相比总体高度较高,但可靠性更高, 寿命更长。


二、应用中应注意的问题

波纹管密封的压力额定值随温度的增加而减小,波纹管密封形式应予仔细考虑,在安装之后应特别注意正确使用和维护,以实现最长的循环动作寿命。

三、典型波纹管产品

采用直行程阀体结构配以波纹管密封上阀盖并 考虑相应的因素即可成为波纹管密封阀。

(1)波纹管密封小口径单座调节阀

 阀体部件采用HV3000系列小口径单座调节阀,是一种高性能的上部导向结构调节阀,Cv值范围为0.01~1.4,除整体高度重量略有提高外,其它阀体数据基本一致。

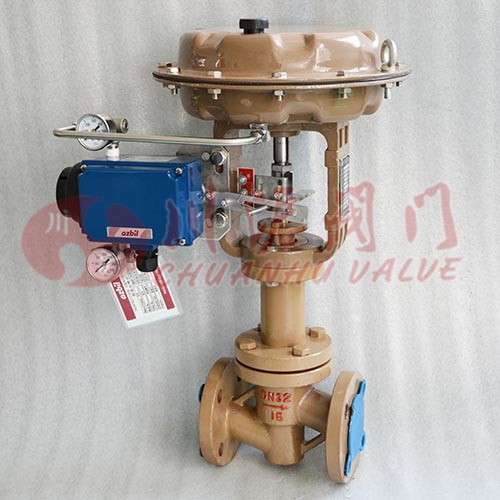

气动小口径波纹密封单座阀

(2)波纹管密封单座调节阀

    阀体部件采用HV3000系列单座调节阀,是一种上部导向结构调节阀,DN:40~200,除整体高度、重量略有提高外,其它阀体数据基本一致。

(3)波纹管密封笼式双座调节阀

阀体部件采用HV3000系列笼式双座调节阀,是一种压力平衡式调节阀,DN:40~200,除整体高度、重量略有提高外,其它阀体数据基本一致。

四、经济的替代方案

对于湿氯气(解决耐腐蚀问题)等要求不是特别高的场合,可采用“旋转类阀+多级填料”的方式来解决。例如,采用多级柔性石墨填料的全功能超轻型调节阀。
