三通球阀的3种结构分类和介绍

球阀可以作为二通截断阀，也可设计成三通、四通换向阀，用来快速改变流体的流向，如果配以定位器具有调节功能，则亦可用作流体的分配与混合。

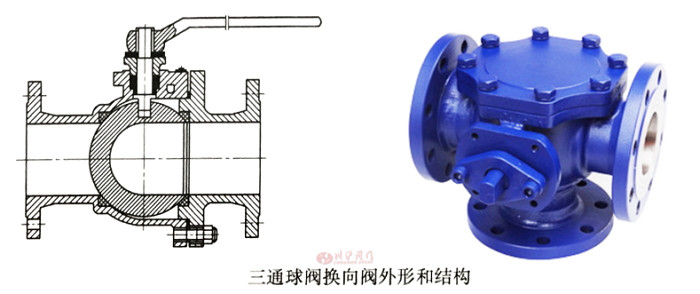

按照球体通道的形状，三通球阀换向阀外形和结构如图1所示，可以分为L形、T形和Y形3种。

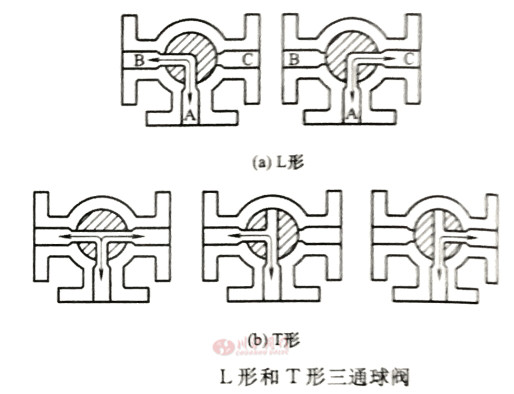

L形三通球阀换向阀，其结构原理如图2（a）所示，球体中通道形状是L形，呈直角布置。阀体上有通道A、B、C三个通道，呈T字垂直布置。这样球体转动90°角则可将进口端A的流体从出口端B切换至C，反之亦然。应该注意，浮动球球阀是出口端密封，所以浮动球L形三通换向阀只具备流向切换功能。它不可能同时将进、出口两端的流体截断。
如果要做成兼具换向和同时截断两个出口通道的功能，则结构就较复杂，要做成固定球、浮动阀座的结构。

T形三通换向阀的球体与阀体的通道形状一样呈T字形垂直布置。如按照图2（b）布置，可以实施出口通道切换或流体分配的功能。同样如果要使进口端截断，则球阀应设计成固定球浮动阀座。

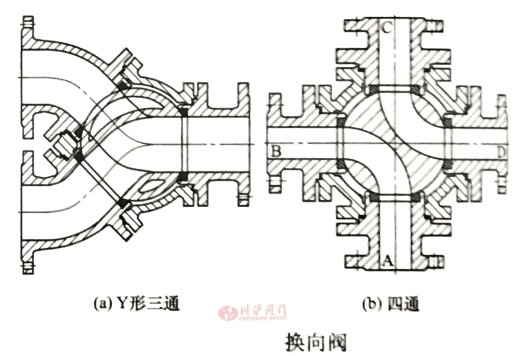

如果将三通呈120°按Y形分布，就是将球体通道和阀体通道都做成Y形布置，则成为Y形三通换向阀。球体要转动120°角来实施流体的换向。这样做的目的是改善流动特性、减少流阻、提高流通能力。

同样可以做成浮动球结构或者固定球结构，根据客户实际工况的不同。如图3所示。 换向阀亦可做成球阀四通换向阀，就是球体上有两个通道，四个进出口。阀体亦做成四个进出口A、B、C、D，这样当球体转动90°将A与C相通，B与D相通，切换成A与B相通，C与D相通。这在化工、低温工程中，吸附器、干燥器中可获得应用。干燥器由两个干燥筒组成，一个干燥器工作，另一组干燥器解湿，一个循环后切换。这种场合就需要球阀四通换向阀。
