氟塑料衬里止回阀性能参数和特点

发表时间:2019-7-8, 编写人:上海川沪阀门有限公司

氟塑料衬里止回阀启闭件(阀瓣)借助介质作用力,自动阻止介质逆流的阀门称为止回阀。在止回阀的过流面上衬一层氟塑料,用来隔绝介质与金属壳体的接触,这样的阀门便称为氟塑料衬里止回阀。
氟塑料衬里止回阀是腐蚀性介质顺流时开启、逆流时关闭的自动阀门。控制介质流的这种方式被用来防止介质倒流,以便泵在停止运转之后维持初始状态,使往复式泵和压缩机能运行,并防止驱使备用的旋转式泵和压缩机装置反转。

(1)氟塑料衬里止回阀性能参数管路中,凡是不允许腐蚀性介质逆流的场合均需要安装氟塑料衬里止回阀。氟塑料衬里止回阀的参数范围如下:
公称尺寸DN10~600公称压力PN2.5~25工作温度t≤150℃适用介质强酸、强碱类

(2)氟塑料衬里止回阀结构形式氟塑料衬里止回阀的结构形式很多,几乎所有通用止回阀都能用氟塑料衬里。常见的氟塑料衬里止回阀的结构形式有:升降式结构,旋启式结构,立式结构,蝶式结构等。每种结构的氟塑料衬里止回阀作用与通用止回阀相同,前面已经介绍过,不再赘述。

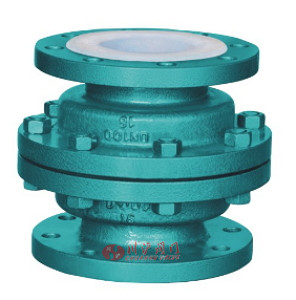

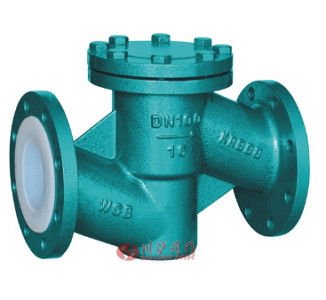

H40F46止回阀 H41F46止回阀

上面2张图片分别展示的是H40F46氟塑料衬里止回阀 和 H41F46氟塑料衬里止回阀。

(3)氟塑料衬里止回阀的特点

①氟塑料衬里升降式止回阀的阀瓣沿着阀座中心线做升降运动,其阀体与截止阀阀体完全一样,可以通用。在阀瓣导向筒下部或阀盖导向套筒上部加工出一个泄压孔。当阀瓣上升时,通过泄压孔排出套筒内的介质,以减小阀瓣开启时的阻力。该阀门的流体阻力较大,只能装在水平管道上。
与其他类型的止回阀相比,升降式止回阀的升程最短,因而升降式止回阀可能是快速关闭的阀门。但是,如果脏物进入关闭件的运动导向套,则关闭件可能会被卡死或关闭缓慢。另外,倘若用于黏性介质,则关闭件在其导向套中的运动可能变慢。

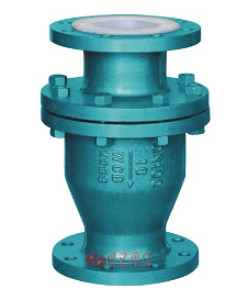

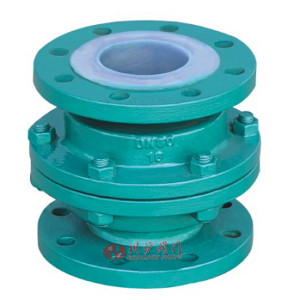

H42F46止回阀 H44F46止回阀

上面2张图片分别展示的是H42F46氟塑料衬里止回阀 和 H44F46氟塑料衬里止回阀。

②氟塑料衬里旋启式止回阀的阀瓣呈圆盘状,阀瓣绕阀座通道外固定轴做旋转运动。旋启式止回阀由阀体、阀盖、阀瓣组成;阀门通道呈流线型,流体阻力小。
如果能够防止阀瓣处于失速位置,旋启式止回阀也可以垂直安装。但是,在全开位置时,由阀瓣重量决定的关闭力矩就非常小,因此,此类阀会趋向于关闭迟缓。为了克服这种对于倒流的迟缓反应,阀瓣可以装上带有秤硫或弹簧载荷的杠杆。

③氟塑料衬里蝶式止回阀的阀瓣有形如蝴蝶状的两瓣式和盘状式。蝶板(阀瓣)旋转轴位于阀内通道中心,这种止回阀的结构简单,但密封性差。氟塑料衬里蝶式止回阀通常限用于旋启式止回阀所不能满足要求的场合。

④氟塑料衬里立式止回阀为球芯阀瓣,直流式结构,流道光滑通畅,流体阻力小。立式安装于防腐蚀工业管道中,箭头所示方向为介质流动的方向。

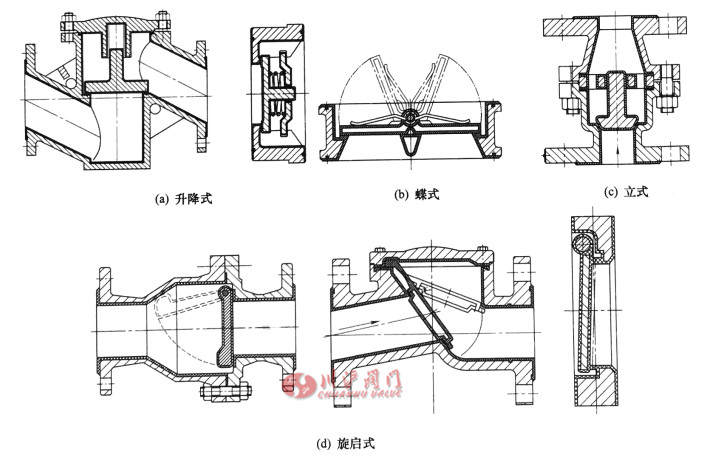

氟塑料衬里止回阀内部结构图

(4)氟塑料衬里止回阀典型结构氟塑料衬里止回阀(如上图所示)主要由阀体、阀瓣、阀轴等组成。为了衬里工艺方便易行和保证产品质量,壳体承压件最好采用精密铸造。

详细了解上海川沪阀门有限公司生产的 H40F46氟塑料衬里止回阀H41F46氟塑料衬里止回阀,请联系我司销售部。
