软密封蝶阀流量表KV和密封材料选型指南

发表时间：2023-5-10, 编写人:上海川沪阀门有限公司

软密封蝶阀主要由阀体、转轴、阀板、阀座及驱动机构(手柄、蜗轮蜗杆、气动装置或电动装置)等组成，靠驱动机构带动轴及蝶板旋转以实 现启闭和控制流量的目的。其特点有：结构简单紧凑、小巧轻便、运输、安装、拆卸容易；流量特性近似于直线，调节性能好。蝶阀可用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，适用于多种腐蚀性气体、液体、半液体以及固体粉末介质。

软密封蝶阀驱动部分可选配手柄、蜗轮、电动执行器、气动执行器等

（1）软密封蝶阀技术参数

公称通径	DN40-1800mm
公称压力	PN0.6~1.6Mpa等 Class 150lb等 JIS 10K等
阀体材质	铸铁、球墨铸铁（QT450）系列； 碳钢(WCB等)系列； 不锈钢(CF8、CF8M、CF3、CF3M等)系列；
密封材质	EPDM橡胶(X)、NBR橡胶(X1)、SI硅橡胶(X2) FPM橡胶(X3)、PTFE橡胶(F) 等
适用温度	T1:-20-80℃;T2：-20-150℃; 其他温度可定制
连接方式	对夹、法兰
气动执行器	AT系列、AW系列、进口执行器系列
作用方式	双作用、单作用常闭FC、单作用常开FO
电动执行器	CH系列、CHV系列、进口执行器系列
控制方式	开关型、调节型、智能型、总线型

（2）软密封蝶阀流量和开度曲线

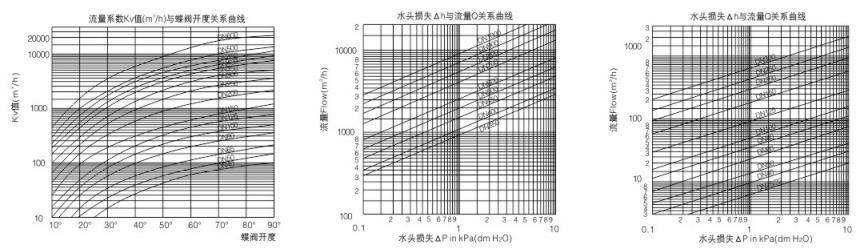

软密封蝶阀流量和开度曲线

（3）软密封蝶阀流量表KV

规格DN		阀门开启角度流量Cv值Valve opening angle flow Cv value								90° 开启时 Cv值
DN(mm)	(inch)	10°	20°	30°	40°	50°	60°	70°	80°
50	2	0.1	5	12	24	45	64	90	125	135
65	2.5	0.2	8	20	37	65	98	144	204	220
80	3	0.3	12	22	39	70	116	183	275	302
100	4	0.5	17	36	78	139	230	364	546	600
125	5	0.8	29	61	133	237	392	620	930	1022
150	6	2	45	95	205	366	605	958	1437	1579
200	8	3	89	188	408	727	1202	1903	2854	3136
250	10	4	151	320	694	1237	2047	3240	4859	5340
300	12	5	234	495	1072	1911	3162	5005	7507	8250
350	14	6	338	715	1549	2761	4568	7230	10844	11917
400	16	8	464	983	2130	3797	6282	9942	14913	16388
450	18	11	615	1302	2822	5028	8320	13168	19752	21705
500	20	14	791	1674	3628	6465	10698	16931	25396	27908
600	24	22	1222	2587	5605	9989	14949	22769	34898	43116

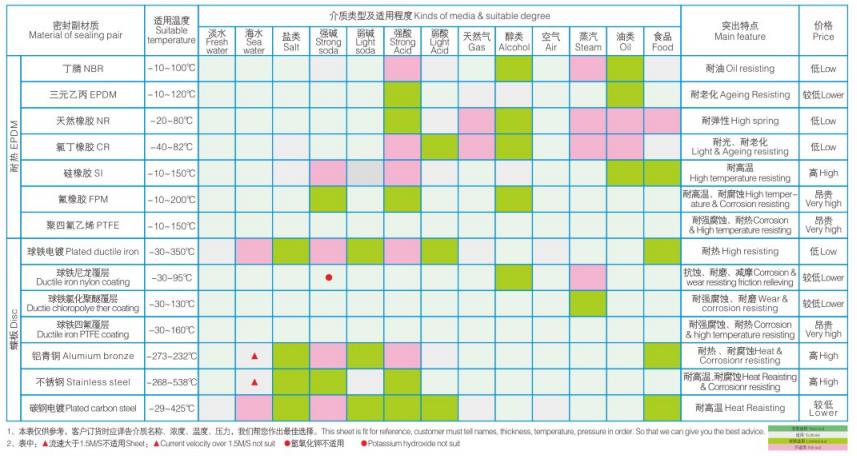

（4）软密封蝶密封材料选型指南

软密封蝶密封材料选型指南
