调节阀的构成及分类

发表时间：2024-10-16, 编写人:上海川沪阀门有限公司

调节阀又称控制阀，它是过程系统控制中用动力操作去改变流体流量的装置。调节阀由 执行机构和阀组成(图1和图2)。执行机构起推力或转矩作用，而阀起到控制流量的 作用。调节阀是执行器的主要类型。执行器是一种直接改变操作变量的装置，是一种终端元 件。除调节阀外，执行器还包括气动马达、气动机械手、电磁阀、电动调速泵等产品。

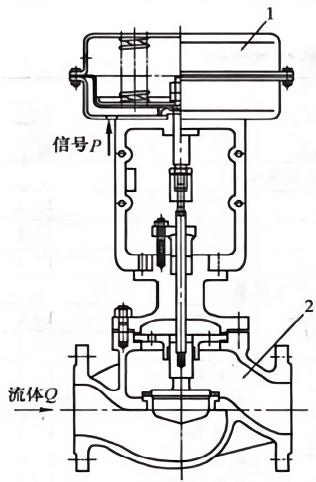

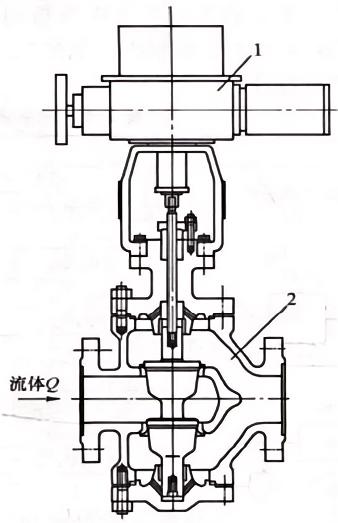

图1：气动调节阀 || 图2：电动调节阀

执行机构是将控制信号转换成相应的动作来调节阀内节流元件的位置或其他调节机构。 信号或驱动力可以为气动、电动、液动或这三者的任意组合。阀是调节阀的控制部分，它与流体直接接触，在执行机构的推动下，改变阀芯与阀座之间的流通面积，从而达到控制流量 的目的。

以压缩空气为动力源的调节阀称为气动调节阀，如图1所示。以电力为动力源的调节 阀则称为电动调节阀，如图3-2所示。这两种是用得最多的调节阀。此外，还有液动调节 阀、智能调节阀等。

阀是由阀体、阀盖组件和阀内件组成的。阀盖组件包括阀盖和填料箱(填料压板、填 料压套、填料、隔环和填料垫等)。阀内件是指与流体接触并可拆卸的，起到改变节流面积 和节流元件导向等作用的零件的总称。例如阀芯、阀座、阀杆、套筒、导向套等，都可以叫 阀内件。

调节阀的产品种类很多，结构多种多样，而且还在不断地更新和变化。一般来说，阀是 通用的，既可以和气动执行机构匹配，又可以和电动执行机构匹配，还可以和电-液执行机 构和气-液执行机构匹配使用。

根据需要，调节阀可以配用各种各样的附件，使它的使用更方便，功能更完善，性能更 可靠，这些附件有阀门定位器、手轮机构、电气转换器等。

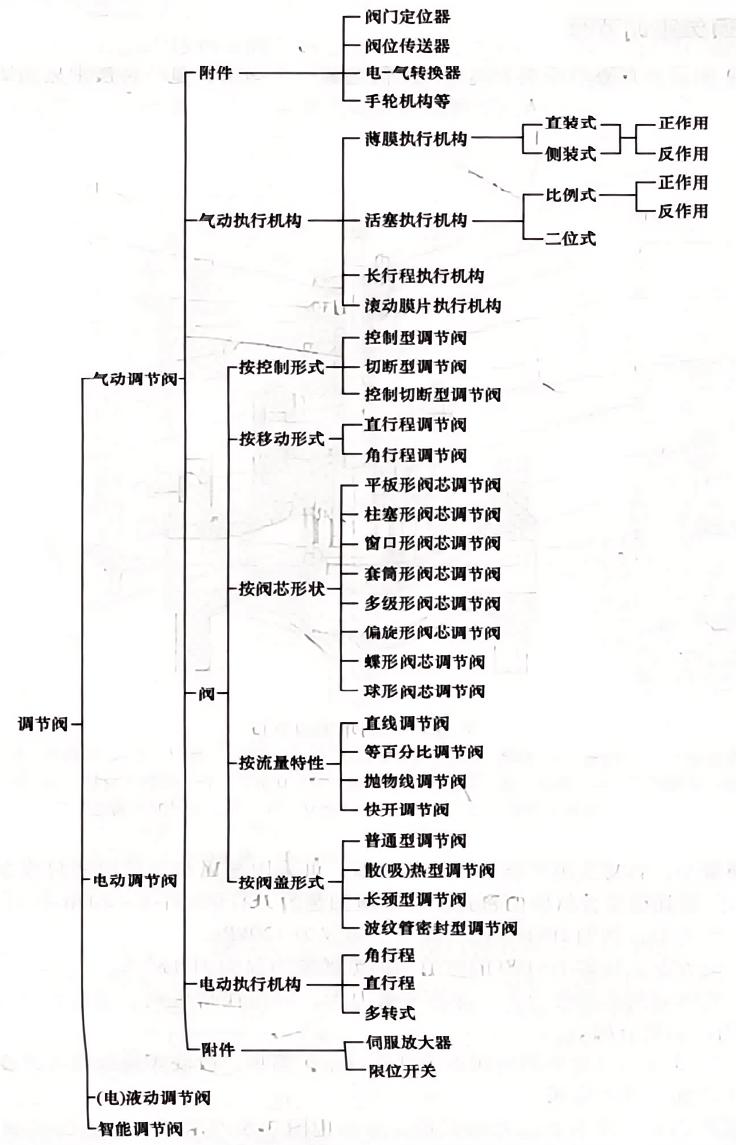

调节阀的组成及分类如图3所示。
