一、液位传感器 产品概述

UQK-71系列液位显示控制仪，由显示仪表和传感器组成（如需我公司配备显示仪表，需在订货时提出），适用于各种导电、非导电液位液体的位式测量和远传指示，对各类开口密封容器和地下水池槽的液位，能在仪表控制室内显示，报警和控制。 该控制仪主要优点，是仪表对液位测量信号是由磁力线产生的，测量机构密封于不锈钢管内。传感器不锈钢采用表面涂覆塑料工艺，具有极高的防腐能力，特别适用于酸碱槽强腐蚀性液体的液位的测量。该液位控制仪还具有测量范围大的特点，适宜对深水池、水箱、水塔及各种化工液体贮藏的液位测量，并广泛用于电站、石油、化工、轻工、纺织、钢铁、冶金、建筑、建材、机电、矿山等行业。

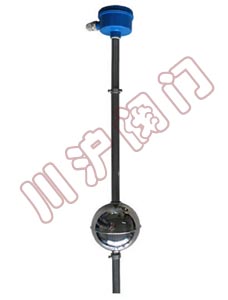

二、液位传感器 产品图片

液位传感器_流量控制系统

三、液位传感器 技术参数

1、传感器见上图；
2、测量范围LK(mm)0-500，0-1000，0-1500，0-200，0-2500，0-3500，0-4000，0-4500，0-5000，0-5500。UQK-71-2型、UQK-71－型、UQK-71-10型、UQK-71-50型，0-2000起始（亦可按用户要求制造，请提供实用尺寸）；
3、测量盲区 Ln 160mm ；
4、非测量盲区 Lp250mm（可根据用户要求按实际需要提供上尺寸）；
5、测量点数2点、4点、10点、50点四种；
6、工作温度 ：-10℃-110 ℃（不锈钢），-10℃-60℃（ABS管）；
7、被测介质比重：>600kg/m2被测介质粘度<1.2st；
8、安装形式：仪表屏嵌入式、现场插入式；
9、安装法兰：按CB9123.2-88标准；
10、传感器材质：304SS不锈钢制造；
11、工作电流AC220±10%、50Hz功耗15W；
12、仪表重量：0.9kg、仪表屏开孔尺寸75+1mm×152+1mm

四、液位传感器 工作原理

1、UQK-71-2型传感器中有3只干簧管，分别为下限、上限、上下越限报警。
2、UQK-71-4型有5只干簧管，比UQK-71-2型多一点液面显示，装有磁钢的浮球随液位上下时使不动位置的干簧管动
作，通过显示表内相应继电器的吸合将液位正确位置指示出来，下限上限有继电器触点输出，上限越限时能发出声
光报警信号，而无继电器触点输出。
3、UQK-71-10型、UQK-71-50型传感器装有若干干簧管。当装有磁钢的浮球随液位上下移动时，使不同位置的干簧
管动作，从而传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板上的发光二极管的亮熄来显示被测
的液位，显示表装有控制点的设定点高度时显示表内继电器吸合由继电器触点通或断去控制液面或报警。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
