气动调节阀选型专题
上海川沪阀门多年来不断创新和研发阀门定位器控制精度、调节阀结构、调节阀流量控制，形成了一个新的气动调节阀加工工艺，生产出的气动调节阀具有性能稳定、结构紧凑、重量轻、使用方便等特点。上海川沪阀门不断汲取客户反馈的信息，改善调节阀阀门的各项性能参数，努力达到每一个气动调节阀都是精品，每一个川沪品牌的气动调节阀都是性能可靠的产品。销售热线：021-5186 3046
- 气动调节阀执行机构-气动多弹簧薄膜执行机构
- 气动调节阀执行机构-气动多弹簧薄膜执行机构带阀门定位器
- 气动调节阀阀体选型-小流量调节阀
- 气动调节阀阀体选型-单座调节阀
- 气动调节阀阀体选型-套筒调节阀
- 气动调节阀阀盖选型
- 气动调节阀流量选型-单座调节阀流量选型
- 气动调节阀流量选型-套筒调节阀流量选型
气动薄膜调节阀动态示意图

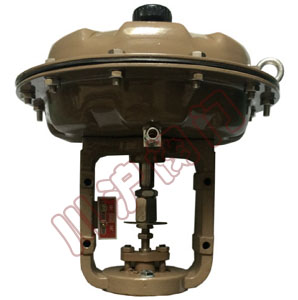

多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
详细信息：气动多弹簧薄膜执行机构样本下载|说明书下载
| 执行器型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-5 |
|---|---|---|---|---|---|---|
| 额定行程(mm) | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面积(cm) | 200 | 350 | 350 | 560 | 960 | 1600 |
| 气源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 气源压力 | 0.14、0.25MPa | |||||
| 环境温度 | -30~6℃ | |||||
| 弹簧范围 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
| 作用形式 | ZHA型：正作用，当信号压力增加时，阀杆部件向下移 ZHB型：反作用，当信号压力增加时，阀杆部件向上移 |
|||||

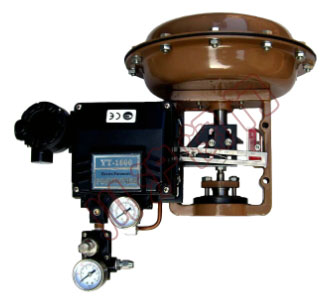

气动调节阀执行机构-气动多弹簧薄膜执行机构带阀门定位器
气动调节阀需要控制阀门定位器才能实现动态稳定的控制阀门的开度，实现对介质的流量大小的调节。调节阀的阀门定位器也伴随着科技的发展和现场工况控制精度的要求，阀门定位器实现了一个一个极大的跨越发展过程，从老式的CCC和ZPD等系列阀门定位器发展到HEP系列定位器，不仅在结构上进行了优化，还在性能上得到了一个提升。另一方面也方便了在气动薄膜执行机构上的安装和调试。但是国产的阀门定位器和国际上知名品牌的定位器还是有一段差距。在对被控介质流量上有很高的要求时，一般国内定位器都无法达到这个标准，需要选配国外知名品牌的定位器，如韩国的YT定位器，德国西门子定位器等。上海川沪阀门可以根据客户实际需求，选配阀门定位器。
阀门定位器的工作原理：阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与控制器输出信号之间的一一对应关系。因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。
详细信息：气动多弹簧薄膜执行机构带阀门定位器样本下载|说明书下载

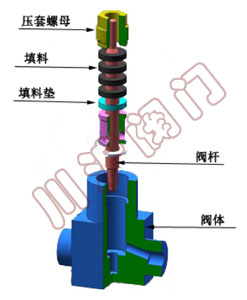

气动调节阀阀体选型-小流量调节阀
气动小流量调节阀是根据客户流量大小具体订制的一种特殊调节阀，使用工况一般是压差小，流量小的控制场合。一般管道口径在DN20以下，阀芯和阀座进行缩径，以达到控制流量的目的。小流量调节阀因为其特殊性，需要客户提供阀前和阀后的压差，控制流量的大小和被控介质，介质的温度。这些参数都会影响到被控介质的实际的流量。国内小流量调节阀虽然经过了多年的发展，但是因为技术的限制，生产成本的压缩等原因，致使国内小流量调节阀还是处于初步发展阶段，可以提升的空间还很高。气动小流量调节阀多用针型阀的结构来实现流量的控制。一般使用在具体流量曲线不是要求非常严格的场合。
本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
连接形式：法兰:FF RF RTJ等
螺纹:NPT
焊接:SW BW
详细信息：气动小流量调节阀样本下载|说明书下载
气动调节阀阀体选型-单座调节阀
气动单座调节阀是由多弹簧气动薄膜执行机构和单座调节阀阀体组成，适用于调节精度高，压差小的场合。上海川沪阀门生产的气动调节阀使用了国内先进的加工工艺，生产出的气动调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。气动单座调节阀广 泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。
气动单座调节阀广 泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。
气动单座调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
气动单座调节阀根据所通过的介质不同，有标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)之分。
● 阀体形式：直通铸造球型阀
● 阀体材质：ZG230-450 ZG1Cr18Ni9
● 公称通径：DN20-DN300
● 公称压力：PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB
JIS 10K 20K 30K 40K
● 连接形式：法兰：FF RF RTJ等
螺纹：（适用于1"以下）
焊接：SW BW
● 结构长度：符合IEC534
详细信息：气动单座调节阀样本下载|说明书下载

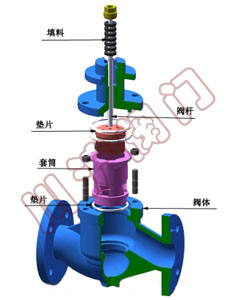

气动调节阀阀体选型-套筒调节阀
气动套筒调节阀是由气动薄膜执行机构和套筒调节阀组成。套筒调节阀是后期开发出的产品，在国内阀门行业初步发展的时候，占据国内市场的主要是气动单座调节阀、气动双座调节阀、气动三通调节阀等。来适用不同的管道压力和介质流向的场合。气动双座调节阀弥补的是单座调节阀压差大场合不能使用的确定，但是双座调节阀又有自身的缺点，泄漏量大。正式在此基础上开发出了套筒调节阀，一方面不仅弥补了气动单座调节阀大压差的使用，还弥补了双座调节阀大的泄漏的问题。可谓一举两得，所以一经使用便快速发展起来，现在套筒调节阀占据着国内大部分使用场合。
1、采用平衡型阀芯，不平衡力大，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
气动套筒调节阀根据所通过的介质不同，有标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)之分。
● 阀体形式：直通铸造球型阀
● 阀体材质：ZG230-450 ZG1Cr18Ni9
● 公称通径：DN20-DN300
● 公称压力：PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB
JIS 10K 20K 30K 40K
● 连接形式：法兰：FF RF RTJ等
螺纹：（适用于1"以下）
焊接：SW BW
● 结构长度：符合IEC534
详细信息：气动套筒调节阀样本下载|说明书下载
气动调节阀阀盖选型
常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型：阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管：密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型：采用加长阀盖加隔热板结构可于-196℃深冷场合。
 |
 |
 |
 |
|---|---|---|---|
| 标准型 | 高温型 | 低温型 | 波纹管型 |
气动调节阀流量选型-单座调节阀流量选型
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||||||
气动调节阀流量选型-单座调节阀流量选型
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 平衡式阀芯(套筒导向) | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
