一、ZHA\B型气动薄膜执行器 产品概述

上海川沪阀门有限公司的ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

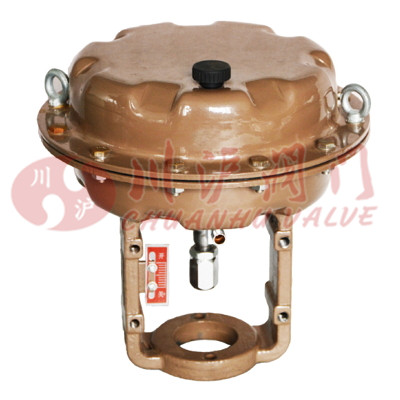

二、ZHA\B型气动薄膜执行器 产品图片

ZHA\B型气动薄膜执行器
ZHA\B型气动薄膜执行器

ZHA型:正作用,当信号压力增加时,阀杆部件向下移;
ZHB型:反作用,当信号压力增加时,阀杆部件向上移。

三、ZHA\B型气动薄膜执行器 零部件参数

零件名称 材料 零件名称 材料
上、下膜盖 钢板 支架 HT200,ZMXA/B-6O ZG250-450
波纹膜片 丁晴胶夹尼龙 轴用密封圈 聚氨酯(用于反作用)
平衡弹簧 60Si2MnA 推杆 2Cr13
四、ZHA\B型气动薄膜执行器 性能参数

项目 带定位器 不带定位器
基本误差% ≤±1 ≤±4(输出行程的百分数表示)
回差% ≤1 ≤2.5(输出行程的百分数表示)
死差% ≤0.8 ≤2.5(输出压力范围的百分数表示)
额定行程偏差% ±2.5
始终点偏差% ±0.1 ±2.5
零位迁移量% ±20
薄膜耐压强度MPa 20~24
工作寿命 不少于30万次

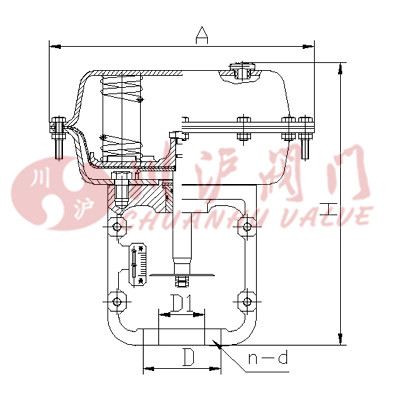

五、ZHA\B型气动薄膜执行器 结构图

ZHA\B型气动薄膜执行器结构图
六、ZHA\B型气动薄膜执行器 连接尺寸

型号 主要尺寸(mm) 可配阀门 (mm) 重量(Kg)
D1 D n-d H HV A B
ZHA\B-22 60 101 4×10 300 - 288 - DN10-DN20 15
ZHA\B-23 60 101 4×10 321 - 288 - DN25-DN32 17
ZHA\B-34 74 124 4×14 437 - 360 - DN50-DN100 25
ZHA\B-45 95 152 4×14 542 - 470 - DN125-DN200 46.5
ZHA\B-56 100 190 4×18 740 - 579 - DN250-DN400 107.5
七、ZHA\B型气动薄膜执行器 其他参数

型号 膜片面积(cm²) 弹簧数量 最大行程(mm) 气压(bar 最大推力(N)
ZHA\B-22DA 350 3~6 20 1.4 4800
ZHA\B-22RA 0 480
ZHA\B-23RA 350 3~6 30 1.4 5200
ZHA\B-23DA 0 920
ZHA\B-34RA 610 3~6 45 1.4 7800
ZHA\B-34DA 0 720
ZHA\B-45RA 1000 4~8 65 1.4 11000
ZHA\B-45DA 0 3840
ZHA\B-56RA 1300 4~7 110 1.4 15000
ZHA\B-56DA 0 5000

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
