塑料球阀和塑料蝶阀结构和性能介绍

由于塑料具有的特殊性能,因而广泛用来生产石油化工管道阀门。塑料阀门的生产工艺主要是注塑成形的。又因塑料阀门的主要元件是由注塑模具制造的,近些年来,数控机床快速发展、不断更新,促进了模具制造业的发展,精密模具、大型模具以及精密注塑设备的出现,使塑料阀门的生产得到快速发展。
使塑料阀门发展的另一个原因是市场需求,给排水工业上使用了大批塑料阀门,这是因为塑料材质的某些特性决定的:
①给排水管道用阀门使用温度不高(常温),使用的压力不高(0.4~0.6MPa),而且管道阀门内不易结垢,没有污染,塑料阀门很适合。
②连接方便,除去法兰连接外,还有螺纹连接、卡套连接和承插焊连接,某些塑料材质可以简单地承插黏合连接,而有些塑料需要熔焊,即使熔焊也比金属对金属的焊接简单很多,所以受到使用者的欢迎。
③塑料价格便宜,生产阀门成本低。
由于以上原因,塑料阀门的发展非常迅速,随着工程塑料新品种的出现,耐温、耐压、耐腐蚀性能不断提高,塑料阀门的应用范围还将进一步拓展,几乎涉及所有通用阀门。
塑料阀门的制造在我国方兴未艾,随着新型塑料品种的不断出现,塑料阀门的生产工艺不断改进和完善,塑料阀门的品种规格不断增加和品质的不断提高,在这个塑料世界的年代里,塑料阀门的应用前景无比广阔。
由于塑料阀门优异的耐腐蚀性、不粘性、保温性、电绝缘性和生产成本低、安装简便等特点,已经在我国石化工业、给排水工业中发挥重要作用。

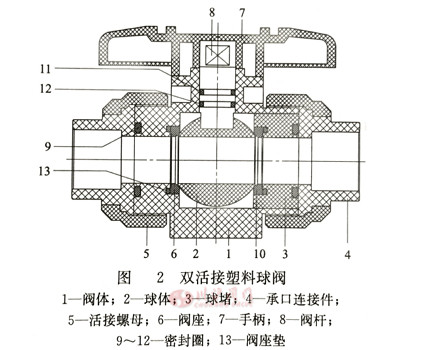

塑料球阀图2

塑料球阀(plastics ball valve)
(1)结构塑料球阀是启闭部件(球体)绕着阀杆的轴线旋转的阀门,所有与介质接触的部位均为塑料材料。此类型阀门具有启闭速度快、流体阻力小、应用范围广等特点。塑料球阀有双活接塑料球阀(图2)、塑料法兰球阀(图3)和多路塑料球阀(图4)等结构。
(2)公称尺寸塑料球阀的尺寸规格为DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125和DN150。
(3)公称压力塑料球阀输送水时的使用压力范围:PN6、PN8、PN10、PN16、PN20、PN25。

塑料球阀图3

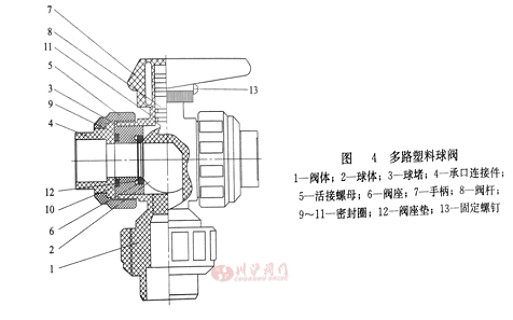

塑料球阀图4

塑料蝶阀(plastics butterfly valve)

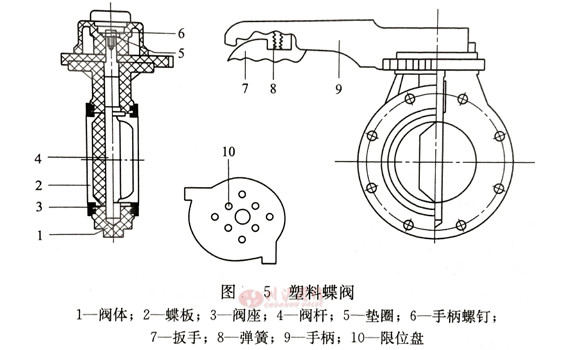

(1)结构塑料蝶阀(图5)是启闭件(蝶板)绕固定轴旋转的阀门。此类型阀门具有启闭速度快、流通口径大和应用范围广等特点。具有一定的流量调节性能。
(2)公称尺寸塑料蝶阀的尺寸规格为DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN450、DN500和DN600。
(3)公称压力塑料蝶阀输送水时的使用压力范围为PN6、PN10、PN16。

塑料蝶阀

塑料球阀和塑料蝶阀与驱动器的连接
在自动化控制系统中,均通过远端中控给出控制信号(如开关量信号、模拟量4-20mA电流信号等)到驱动执行器,驱动执行器做出相应的动作来驱动阀门的动作。使得阀门可以实现开关动作、调节动作等,对系统中管道压力、温度、流量等场合的控制。以下是我司生产的电动塑料球阀气动塑料球阀电动塑料蝶阀气动塑料蝶阀的图片。

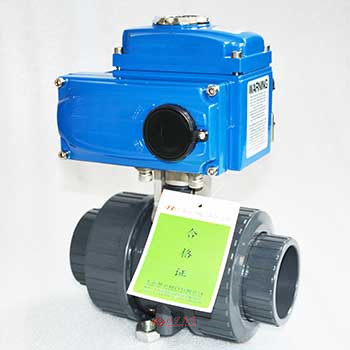

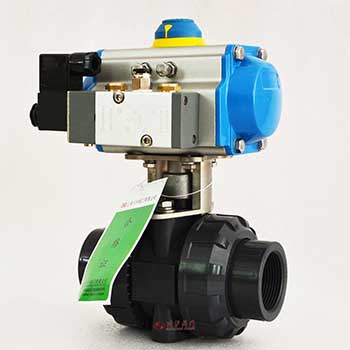

电动塑料球阀图片 气动塑料球阀图片

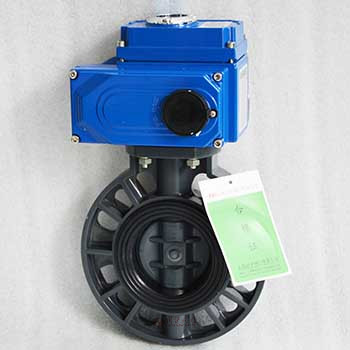

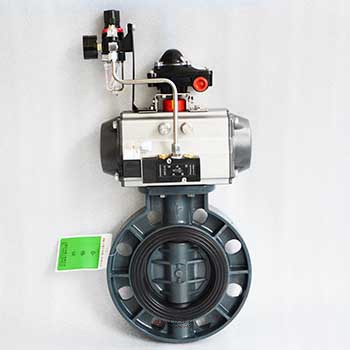

电动塑料蝶阀图片 气动塑料蝶阀图片
