电动塑料球阀
一、电动塑料球阀 产品概述
上海川沪阀门有限公司生产的电动塑料球阀，是由电动执行器和塑料球阀阀体组成。
特点：
1、产品质量可靠、设计、造型美观。
2、材质卫生无毒耐磨损、易拆卸、维护简单易行。
3、性能可靠：轴承牙口电气元件等关键零部件采用进口名牌产品。
4、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
5、精密耐磨：蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好。
6、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
7、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
8、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。
9、使用方便：免加油、免点检、防水防锈、任意角度安装。
10、保护装置：双重限位、过热保护、过载保护(选装)。
适用场景:
电动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

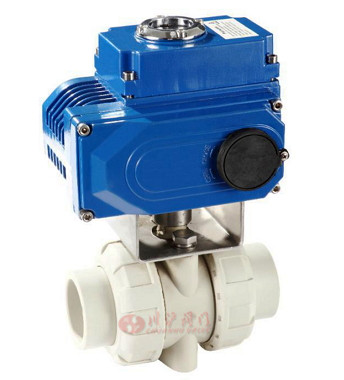

二、电动塑料球阀 产品图片
 |
 |
| 电动塑料球阀(材质UPVC 双由令连接) | 电动塑料球阀(材质PP 双由令连接) |
三、电动塑料球阀 零部件材料
| 轴 | 聚氯乙烯 PVC |
|---|---|
| O环 | 三元乙丙橡胶 EPDM |
| 环型螺母 | 聚氯乙烯 PVC |
| 阀体 | 聚氯乙烯 PVC |
| 端口 | 聚氯乙烯 PVC |
| O环 | 三元乙丙橡胶 EPDM |
| 球体密封 | 聚四氟乙烯 PTFE |
| 球体 | 聚氯乙烯 PVC |
| O环 | 三元乙丙橡胶 EPDM |
| 球体密封支架 | 聚氯乙烯 PVC |
| 环 Ring | 聚氯乙烯 PVC |
四、电动塑料球阀 技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.0-1.6MPa | ||||||||
| 连接方式 | 法兰、螺纹、由令 | ||||||||
| 阀体结构 | 一体、三通L、三通T | ||||||||
| 阀体材质 | UPVC、CPVC、PP | ||||||||
| 阀芯材质 | UPVC、CPVC、PP | ||||||||
| 密封材质 | PTFE | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 配置执行机构 | 可配HQ、CH等系列角行程电动执行机构 | ||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||||||||
五、电动塑料球阀 执行器参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
六、电动塑料球阀 性能规范
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||

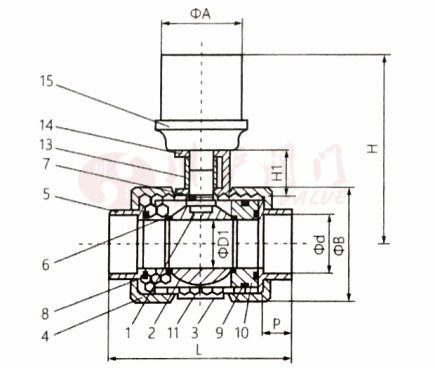

七、电动塑料球阀 结构图
 |
八、电动塑料球阀 连接尺寸
| 公称通径 | D | D1 | D2 | L | H | H1 | T | n-O | 支架中心孔距 | 轴尺寸 | 配电动执行器 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN(mm) | 承插 | 丝口 | 法兰 | 开关型 | 调节型 | |||||||||
| 15 | 20 | 65 | 95 | 112 | 112 | 164 | 155 | 40 | 14 | 4-14 | 36/55 | 9*9 | CHV-05 | CHV-05 |
| 20 | 25 | 75 | 105 | 130 | 130 | 182 | 160 | 40 | 16 | 4-14 | 36/50 | 9*9 | ||
| 25 | 32 | 85 | 115 | 144 | 144 | 210 | 165 | 41 | 16 | 4-14 | 36/50 | 11*11 | ||
| 32 | 40 | 100 | 135 | 168 | 168 | 233 | 190 | 43 | 16 | 4-18 | 50/70 | 11*11 | ||
| 40 | 50 | 110 | 145 | 173 | 173 | 247 | 200 | 43 | 16 | 4-18 | 50/70 | 11*11 | ||
| 50 | 63 | 125 | 160 | 204 | 204 | 290 | 225 | 47 | 18 | 4-18 | 50/70 | 11*11 | ||
| 65 | 75 | '145 | 180 | 275 | 275 | 370 | 280 | 50 | 22 | 4-18 | 70 | 14*14 | CHV-10 | CHV-10 |
| 80 | 90 | 160 | 195 | 300 | 300 | 415 | 310 | 60 | 25 | 8-18 | 70 | 14*14 | ||
| 100 | 110 | 180 | 215 | 330 ! | 330 | 460 | 370 | 78 | 25 | 8-18 | 70 | 17*17 | ||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-电动塑料球阀.PDF
电动塑料球阀链接：http://www.shchuanhu.com/products/diandongqiufa/ddslqf.html
