氟塑料衬里球阀性能参数和特点介绍

发表时间:2019-6-6, 编写人:上海川沪阀门有限公司

氟塑料衬里球阀也称之为衬氟球阀,球体绕垂直于通道的轴线旋转而启闭通道的阀门称为球阀。在球阀的过流面上衬一层氟塑料,用来隔绝介质与金属壳体的接触,这样的阀门便称为氟塑料衬里球阀。

氟塑料衬里球阀也是一种带球形关闭件的旋塞阀。与球体相配的阀座为圆形,故在圆周上的密封应力是相同的。氟塑料衬里球阀球体与阀座密封面都衬有氟塑料,为软密封结构,能很好地吻合。从密封的角度看,球阀的构想是很优异的。

为使氟塑料衬里球阀结构经济,大部分球阀带缩口及约为3/4公称尺寸的文丘里式流道。缩口球阀的压力损失较小,以致通常没有理由要去增加费用来使用全通道的氟塑料衬里球阀。但是,有些场合却必须使用不缩口的球阀,例如,当管道必须进行清管扫线时,按APl6D《管线阀门》生产的球阀,必须是全通径阀门。

(1)氟塑料衬里球阀性能参数
氟塑料衬里球阀的参数范围如下:
公称尺寸DN10~600
公称压力PN2.5~25
工作温度≤150℃
适用介质强酸、强碱类。

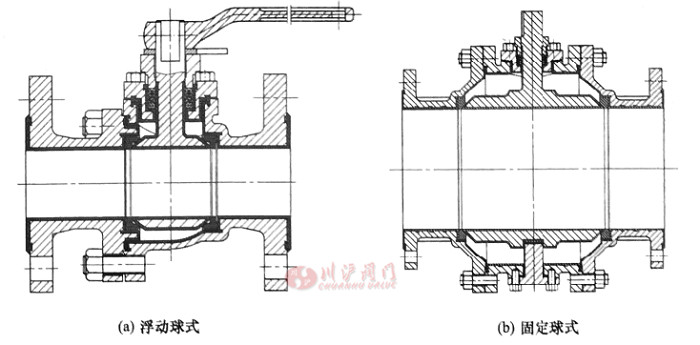

氟塑料衬里球阀内部结构图

(2)氟塑料衬里球阀结构形式氟塑料村里球阀结构形式主要有浮动球式和固定球式。浮动球结构球阀中有直通式,Y形三通式,L形三通式,T形三通式。固定球结构球阀中有直通式和四通式。

直通式氟塑料衬里球阀用于截断腐蚀性介质,应用最为广泛。多通球阀可改变介质流动方向或进行分配,氟塑料衬里球阀广泛应用于防腐蚀工业管线。球阀的介质流动方向不受限制。球阀压力、通径使用范围较宽,但使用温度受氟塑料材料的限制和制约。

氟塑料衬里球阀是近几十年来发展最为显著的阀种。特别是大口径球阀已经脱出了传统用于放流和断流的使用概念,越来越多地用来代替传统节流的截止阀。随着球阀结构的创新发展,新材料的开发应用,特别是内件结构的改进,它的使用范围也随之扩大。

在流程工业的节流中,它已经打破了截止阀的“一统天下”的局面,成为控制阀的工业领域中发展最快的一种阀门,这是因为旋转90°启闭的球阀在流量控制方面有比截止阀更大的优点。

①不像截止阀那样启闭时阀杆穿过填料易于拉伤填料和泄出介质,易使阀杆在大气中腐蚀。

②由于驱动装置和定位器技术发展,特别是计算机集成处理系统(CTPEM)的应用,使包括球阀在内的旋转90°启闭阀门更适于应用在控制系统中。

③调节范围大,同一尺寸的球阀比截止阀的流量调节范围要大10~20倍,球阀的可调比(即最大控制流量与最小控制流量之比)为100:1以上。

④规格范围大、系列多。
从浮动球与固定球方面来看,更倾向于使用固定球,即球带耳轴支撑。
当口径大于DN150时,最多的使用是固定球阀。这是考虑到这种口径阀门其球体的质量很大,约在50kg以上,如果采用浮动球,球体压在密封座上,操作时就会对密封座产生很大的磨损。相反固定球沿流道轴向密封,就不会对密封座产生那样大的磨损。

(3)氟塑料衬里球阀的特点
氟塑料衬里球阀是在旋塞阀基础上发展起来的一种阀门,它具有旋塞阀的一些优点。
①中、小口径球阀结构较简单,外形尺寸小,重量轻。
②流体阻力小,各类阀门中球阀的流体阻力最小。这是因为全开时阀体通道、球体通道和连接管道的截面积相等,并成直线相通。
③启闭迅速、方便,介质流动方向不受限制。
④启闭力矩比旋塞阀小。这是因为球阀密封面接触面积较小,启闭比旋塞阀省力。
⑤密封性能较好,这是因为球阀密封圈材料为氟塑料,摩擦因数较小;球阀全开时密封面不会受到介质的冲蚀。
球阀的缺点是:球体加工和研磨均较困难。

(4)氟塑料衬里球阀典型结构氟塑料衬里球阀

(图1)主要由阀体、带杆球体、阀座、及传动装置等组成。为了衬里工艺方便易行和保证产品质量,壳体承压件最好采用精密铸造。

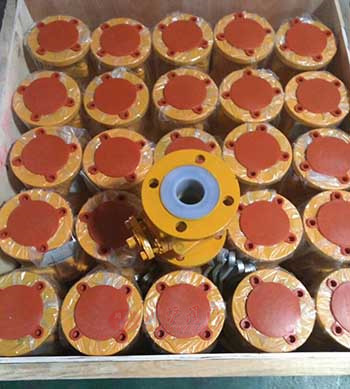

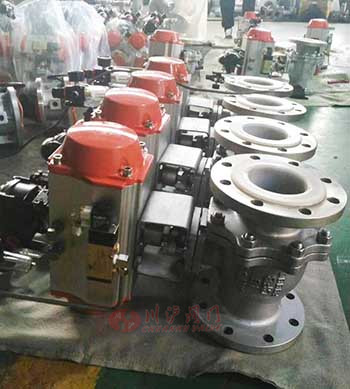

手动氟塑料衬里球阀 气动氟塑料衬里球阀

上面2张图片分别是我司生产的手动氟塑料衬里球阀气动氟塑料衬里球阀,阀芯阀座全衬聚四氟乙烯,在腐蚀性要求高的场合有着广泛的适用特性。详细参数请联系上海川沪阀门有限公司销售部。
