衬氟球阀

一、衬氟球阀 产品概述

Q41F46衬氟球阀,用聚四氟乙烯作为内衬材料,配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。手动衬氟球阀,衬四氟法兰球阀可作开关或调节之用。
特点:
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
1、小型轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,90°回转开启迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋於直线,调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。
适用场景:
衬氟球阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

二、衬氟球阀 产品图片

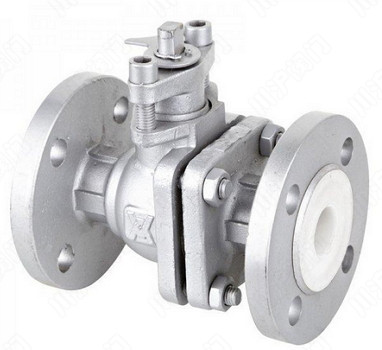

衬氟球阀 不锈钢衬氟球阀

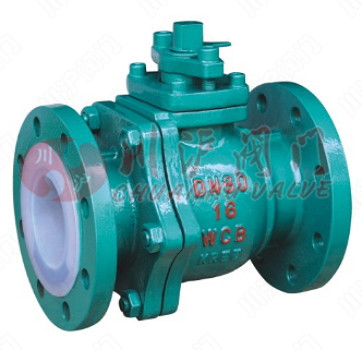

碳钢衬氟球阀 不锈钢衬氟球阀
三、衬氟球阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟球阀 技术参数

称通经DN(mm) 15~200
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃、氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配气动执行器、电动执行器
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、衬氟球阀 性能规范

公称通径 DN(mm) 15~200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃
适用介质 具有腐蚀性介质
六、衬氟球阀 结构图

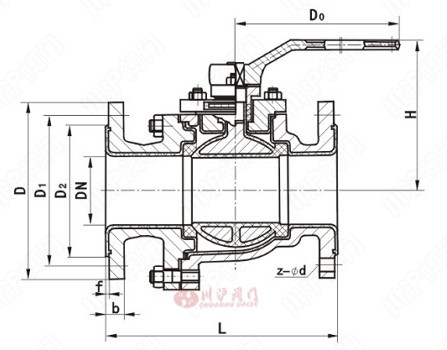

衬氟球阀结构图
七、衬氟球阀 连接尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd Do(手柄) Do(蜗轮) H WT(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120   80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140   90 3
25 1 150 115 85 65 2 16 4-Φ14 160   100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160   110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200   120 7
50 2 200 160 125 100 3 20 4-Φ14 250   135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300   145 15
80 3 250 195 160 135 3 22 4-Φ14 350   185 19
100 4 280 215 180 155 3 22 8-Φ18 400   95 33
125 5 320 245 210 185 3 24 8-Φ18 500   210 58
150 6 360 280 240 210 3 24 8-Φ23   200 450 93
200 8 457 335 295 265 3 26 8-Φ23   240 490 155
250 10 533 390 350 320 3 28 12-Φ23   240 550 210

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
