PSQ角行程电动执行机构
一、PSQ角行程电动执行机构 产品概述
上海川沪阀门有限公司的PSQ角行程执行机构主要是有相互隔离的电器控制部分和齿轮传动部分组成，电机作为连接两隔离部分的中间部件。齿轮传动结构为行星齿轮传动结构，行星齿轮的外部始终卡合一个蜗杆齿轮，运行时也不分开，设计是使用机在故障或阀门转矩意外增加时刻直接通过手轮进行手动控制。执行机构有两个螺杆止档机械限位，每一个转向的行程范围可以通过限位开关的设置来控制，阀门的开度由一个凸起的显示器指示，独特的转矩开关可调整从50%～100%的最大转矩，实现转矩保护，以防止阀门被卡死时造成的阀杆损坏。
二、PSQ角行程电动执行机构 产品图片
 |

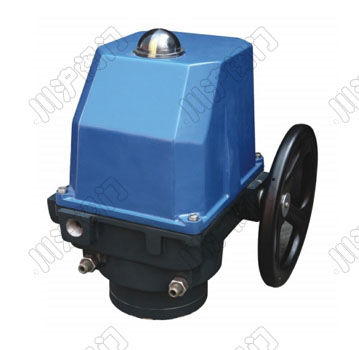

| PSQ角行程电动执行机构 |
三、PSQ角行程电动执行机构 产品特点
1．一体化结构设计，位置变送器和伺服放大器做为两个独立部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校十分方便。
2.功能模块式结构设计，通过不同可选功能的组合，实现从简单到复杂的控制，满足不同应用要求。
3.结构简单，体积小巧，重量轻，便于安装和维护，机械零件全部采用CNC加工制作，工艺精湛。
4.传动全部采用小齿隙密封齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需加油，多种运行速度，可满足各种控制系统的要求，以保证系统的快速响应及稳定性
5.PSQ系列有转矩开关保护，可防止因阀门产生过大转矩而损坏阀杆。
6.驱动电机采用高性能稀土磁性材料制作的高速同步电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。
7.可设置分段调节，即由一台调节器输出的双时间比例信号控制两台执行机构（4-12mA对应PSL1的全开或全闭，12-20mA对应PSL2的全开或全闭）。
8.阀位反馈元件采用全密封高精度多圈电位器，具有体积小、精度高、死区小、使用寿命长等特点。全部电器元件均采用世界名牌产品，质量可靠。电器部件布线严谨并与传动部件完全隔离，提高了执行机构运行性的可靠。
四、PSQ角行程电动执行机构 选型参数
| 标准 型号 | 转矩 (Nm) | 动作时间 (90°/s) | 电源(v) | 功耗(w) | 出线连接 | 手动 操作 | 防护 等级 | 重量 (kg) | 最大转角 |
|---|---|---|---|---|---|---|---|---|---|
| PSQ51 | 50 | 23 | 220VAC | 24.2 | 2×M22×1.5 | 手轮 | IP67 | 7 |
0-90 ° |
| PSQ61 | 65 | 32 | 220VAC | 24.2 | 2×M22×1.5 | 手轮 | IP67 | 7 | |
| PSQ76 | 75 | 60 | 220VAC | 25.3 | 2×M22×1.5 | 手轮 | IP67 | 7 | |
| PSQ102 | 100 | 32 | 220VAC | 62 | 2×M22×1.5 | 手轮 | IP67 | 7 | |
| PSQ202 | 200 | 28 | 220VAC | 93 | 2×M22×1.5 | 手轮 | IP67 | 13 | |
| PSQ502 | 500 | 43 | 220VAC | 120 | 2×M27×1.5 | 手轮 | IP67 | 27 | |
| PSQ702 | 700 | 43 | 220VAC | 120 | 2×M27×1.5 | 手轮 | IP67 | 27 | |
| PSQ1202 | 1200 | 31/37 | 220VAC | 180 | 2×PF3/4" | 手轮 | IP67 | 70 | |
| PSQ2002 | 2000 | 93/112 | 220VAC | 200 | 2×PF3/4" | 手轮 | IP67 | 75 | |
| PSQ3002 | 3000 | 93/112 | 220VAC | 250 | 2×PF3/4" | 手轮 | IP67 | 75 |
五、PSQ角行程电动执行机构 技术参数
| 电源电压 | AC220V 50Hz |
|---|---|
| 功 耗 | 5VA |
| 开关容量 | 150VA（24V 50VA） |
| 输入信号 | 4-20mA或1-5V |
| 输入阻抗 | 250Ω或500Ω |
| 输出信号 | 4-20mA时≤650Ω |
| 绝缘电阻 | 主电路一控制电路：100MΩ（500VDC）； 控制电路一输出电路：100MΩ（500VDC）； 输出电路一主电路：100MΩ（500VDC |
| 重复精度 | ±1% |
| 灵敏度 | ±（0.5-5%）F.S |
| 滞后 | 50%灵敏度 |
| 环境温度 | -20℃～＋70℃ |
| 储存温度 | -30℃～＋50℃ |
六、PSQ角行程电动执行机构 内部结构图
 |

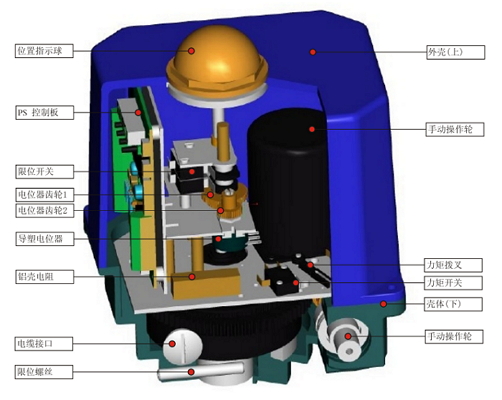

| PSQ角行程电动执行机构_内部结构图 |
下载：上海川沪阀门有限公司-产品样本-PSQ角行程电动执行机构.PDF
PSQ角行程电动执行机构链接：http://www.shchuanhu.com/products/diandongzhixingqi/psq.html
