低温截止阀

产品展示>> 低温阀门>>低温截止阀
一、低温截止阀 产品概述

上海川沪阀门有限公司生产的DJ41Y、DJ41W 低温截止阀,低温截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
特点:
1、上游端开泄放孔防止中腔异常升压。
2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料,垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式,适用于各种工程需要。
适用场景:
DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

二、低温截止阀 产品图片

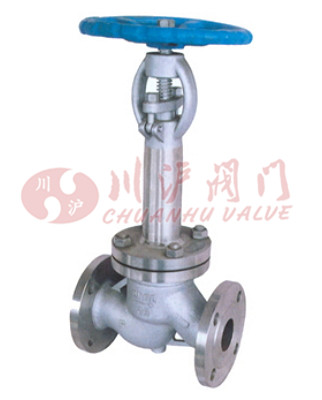

低温截止阀
低温截止阀(不锈钢法兰连接)
三、低温截止阀 主要技术参数

型号 DJ41Y-16 DJ41Y-16P DJ41Y-25 DJ41Y-25P DJ41Y-40 DJ41Y-40P
工作压力(MPa) 1.6 2.5 4.0
适用温度(℃) -45 -101 -196
适用介质 液化天然气、乙烯、丙烯等低温介质
材料 阀体、阀盖 LCB LC3 LCB LC3 LCB LC3
阀瓣、阀座 铬镍钢+钴铬钨
阀杆 铬镍钢
四、低温截止阀 执行标准

设计与制造 结构长度 连接端 检验与试验
JB/T7749-95 GB/T12221-89 GB/T9113-2000,HG20592-97,SH3406-96GB/T12224-89 JB/T7749-95
五、低温截止阀 性能规范

型号 DJ41Y-16 DJ41Y-25 DJ41Y-40
公称压力(MPa) 1.6 2.5 4.0
密封试验压力(MPa) 1.76 2.75 6.0
壳体试验压力(MPa) 2.4 3.75 4.4
适用温度(℃) LC3≥-101℃,316SS≥-196℃
材料 阀体、阀瓣、阀盖、支架 LC3,316SS
填料 浸四氟乙烯石棉绳
手轮 QT450-10
阀杆螺母 ZCuA110Fe3
阀杆 316SS
垫片 低温石棉

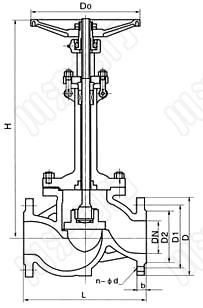

六、低温截止阀 结构图

DJ41Y、DJ41W _低温截止阀结构图_截止阀厂家
七、低温截止阀 连接尺寸

低温截止阀外形尺寸
公称通径 主要外形尺寸和连接尺寸 H
L D D1 D2 b Z-d D0 -101℃ -196℃
PN16,PN25
50 230 160 125 100 16 4-18 240 480 520
65 290 180 145 120 18 4-18 280 505 525
80 310 195 160 135 20 8-18 280 550 590
100 350 215 180 155 20 8-18 320 575 615
125 400 245 210 185 22 8-18 360 620 660
150 480 280 240 210 24 8-23 400 650 730
200 600 335 295 265 26 12-23 400 850 930
250 730 405 355 320 30 12-25 450 986 1036
300 850 460 410 375 30 12-25 500 1125 1175
PN40
50 230 160 125 100 20 4-18 240 504 546
65 290 180 145 120 22 4-18 280 530 551
80 310 195 160 135 22 8-18 280 578 620
100 350 230 190 160 24 8-18 320 604 646
125 400 270 220 188 28 8-18 360 61 693
150 480 300 250 218 30 8-23 400 741 767
200 600 360 320 282 38 12-23 400 924 977
250 730 425 385 345 42 12-25 450 1035 1088
300 850 485 450 408 46 12-25 500 1181 1234

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
