温度变送器

一、温度变送器 产品概述

温度变送器采用热电偶、热电阻作为测温元件,从测温元件输出信号送到变送器模块,经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后,转换成与温度成线性关系的4~20mA电流信号输出。
作用方式
将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。温度变送器是将温度变量转换为可传送的标准化输出信号的仪表,主要用于工业过程温度参数的测量和控制。电流变送器是将被测主回路交流电流转换成恒流环标准信号,连续输送到接收装置。
温度电流变送器是把温度传感器的信号转变为电流信号,连接到二次仪表上,从而显示出对应的温度。

二、温度变送器 产品图片

温度变送器

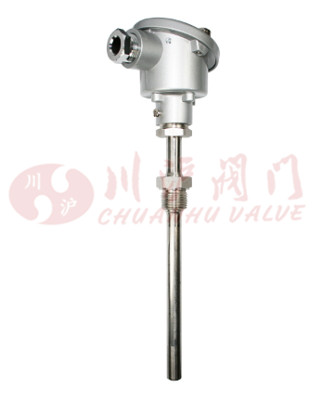

温度变送器(型号:PT100)
三、温度变送器 技术参数

项目 参数
执行标准 IEC688:1992,QB/LF系列2007——1
输入范围 -60℃~175℃
精度等级 ≤0.5%.F.S
整机功耗 ≤0.5VA
绝缘电阻 ≥20MΩ(DC500V)
响应时间 ≤350mS
工作环境 -10℃~50℃,20%~90%无凝露
贮存环境 -40℃~70℃,20%~95%无凝露
四、温度变送器 热电阻温度变送器技术指标

※输入
温度量程范围:Pt100:-200~850℃ Cu50:-50~150℃
最小温度量程:50℃
引线电阻:≤10Ω
※输出
输出电流:4~20mA
输出回路供电:12~30VDC
最小工作电压:12VDC
负载电阻与供电电源的关系:
负载电阻(包括引线电阻)=供电电源(V)-12(V)/0.02A
※综合参数
标准精度:±0.2%(参见选型表)注:需要高精度可订制
温度漂移:基本误差/10℃
热电阻引线补偿:±0.1%(0~10Ω)
负载变化影响:±0.1%(允许负载范围内)
电源变化影响:±0.1%(12~30V)
开机响应时间:<1S(0~90%)
工作环境温度:-20~+70℃
防护等级:IP00/IP54(传感器防护等级决定)
电磁兼容:符合IEC61000,EN61000

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
