衬氟截止阀内部结构和性能参数

阀瓣在阀杆的带动下,沿阀座密封面的轴线做升降运动而达到启闭目的的阀门称为截止阀。在截止阀的过流面上衬一层氟塑料,用来隔绝介质与金属壳体的接触,这样的阀门便称为衬氟截止阀。

(1)衬氟截止阀性能参数衬氟截止阀是截断阀的一种,用来截断或接通管路中的腐蚀性介质。
衬氟截止阀多采用手轮或齿轮传动,在需要自动操作的场合,也可采用电动、气动、液动等传动。
衬氟截止阀的流体阻力很大,启闭力矩也大,因而影响了它在大口径场合的应用。
目前国内生产衬氟截止阀的企业较多,主要性能参数如下:
公称压力PN6~25公称尺寸DN3~300工作温度t≤150℃适用介质强酸、强碱类

衬氟截止阀

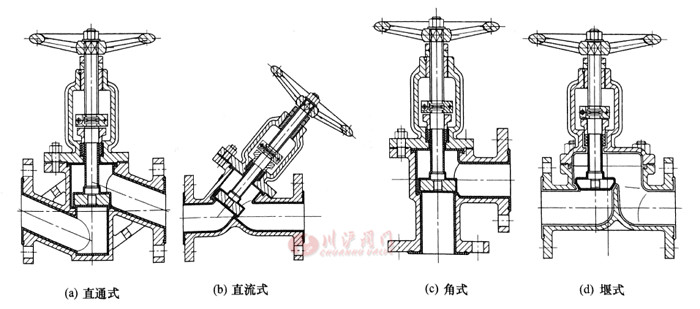

(2)衬氟截止阀结构形式衬氟截止阀结构形式,由于受衬里工艺的限制,不像通用截止阀形式多样,衬氟截止阀主要结构形式有阀瓣非平衡直通式、阀瓣非平衡直流式、阀瓣非平衡直角式和阀瓣非平衡堰式。

(3)衬氟截止阀的特点
①结构比氟塑料衬里闸阀简单,制造与维修都较方便。
②密封面不易磨损及擦伤,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,零泄漏,使用寿命长。
③启闭时,阀瓣行程小,因而衬氟截止阀高度比闸阀小,但结构长度比闸阀长。
④启闭力矩大,启闭较费力,启闭时间较长。
⑤流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
⑥衬氟截止阀使用时介质只能单方向流动,不能改变流动方向。
⑦全开时阀瓣易受介质冲蚀。

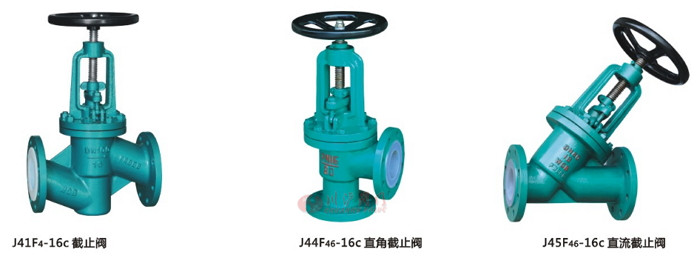

衬氟截止阀

(4)衬氟截止阀典型结构衬氟截止阀(图1)主要由阀体、阀盖、阀杆、阀杆螺母、阀瓣、阀座、填料函、密封填料、填料压盖及传动装置等组成。通常阀杆光杠部分与阀瓣合为一体,阀体与阀座合为一体,丝杠与光杠采用卡套连接。
为了衬里工艺方便易行和保证产品质量,壳体承压件最好采用精密铸造。

上海川沪阀门专业生产耐腐蚀阀门,其中就有衬氟截止阀衬氟闸阀衬氟蝶阀衬氟球阀耐腐蚀阀门,衬氟阀门虽然结构种类众多,始终围绕阀芯、阀座和阀门通道都是用聚四氟乙烯材料来衬里,实现和腐蚀性介质隔绝的特点,从而实现耐腐蚀性能。
