衬氟法兰蝶阀

一、衬氟法兰蝶阀产品概述

D341F46衬氟法兰蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏
特点：
全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，90°回转开启迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋於直线，调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。
适用场景:
衬氟法兰蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。

二、衬氟法兰蝶阀产品图片

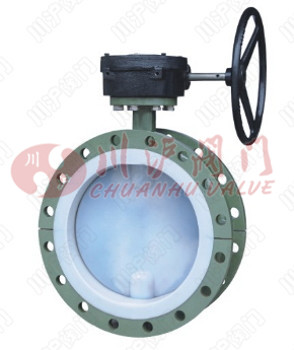

衬氟法兰蝶阀

三、衬氟法兰蝶阀零部件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	衬里/阀座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	紧固销	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE（F4）
7	填料压盖	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	紧固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

四、衬氟法兰蝶阀技术参数

称通经DN(mm)	50～1600
公称压力PN(MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃、氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	电动
配置执行机构	可配气动执行器、电动执行器
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

五、衬氟法兰蝶阀性能规范

公称通径	DN（mm）	50～1600
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤150℃
适用介质	具有腐蚀性介质

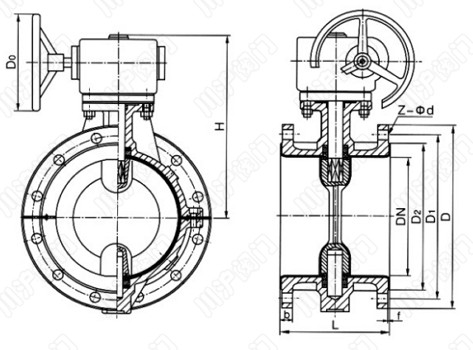

六、衬氟法兰蝶阀结构图

七、衬氟法兰蝶阀连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）	L	PN1.0MPa						PN1.6MPa
40	3/2	106	145	110	85	3	18	4-φ18	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	250	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	270	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25
350	14	290	500	460	428	4	30	16-φ23	520	470	435	4	38	16-φ25
400	16	310	565	515	482	4	32	16-φ25	580	525	485	4	40	16-φ30
450	18	330	615	565	532	4	32	20-φ25	640	585	545	4	44	20-φ30
500	20	350	680	620	585	4	34	20-φ25	705	650	608	4	46	20-φ34
600	24	390	780	725	685	5	36	20-φ30	840	770	718	5	54	20-φ41
700	28	430	895	840	800	5	40	24-φ30	910	840	788	5	54	24-φ41
800	32	470	1010	950	905	5	44	24-φ34	1020	950	898	5	54	24-φ41
900	36	510	1110	1050	1005	5	46	28-φ34	1120	1050	998	5	54	28-φ41
1000	40	550	1220	1160	1115	5	50	28-φ34	1255	1170	1110	5	60	28-φ48
