YK43X气体减压阀
一、YK43X气体减压阀 产品概述
上海川沪阀门有限公司生产的YK43X气体减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导 阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
适用场景:
YK43X气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
二、YK43X气体减压阀 产品图片
 |
 |

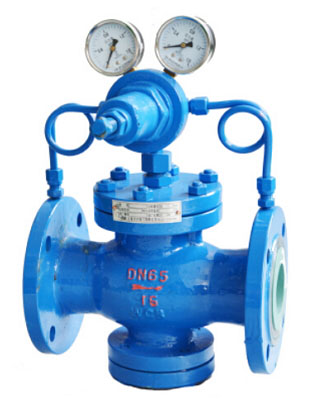

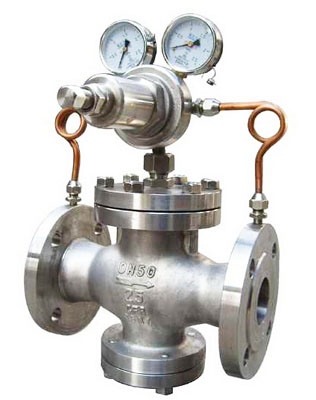

| YK43X气体减压阀(铸钢法兰连接) | YK43X气体减压阀(不锈钢法兰连接) |
三、YK43X气体减压阀 产品型号
| 阀体材质 | 型号 |
|---|---|
| 铸钢 | YK43X-16C,YK43X-25C,YK43X-64C,YK43X-100C,YK43X-160C |
| 不锈钢 | YK43X-16P,YK43X-25P,YK43X-64P,YK43X-100P,YK43X-160P |
四、YK43X气体减压阀 零件材料
| 零件名称 | 材质 |
|---|---|
| 阀体、阀盖、底盖 | WCB/CF8 |
| 阀座 | 2Cr13/304SS |
| 阀瓣 | 2Cr13/304SS |
| 缸套 | 2Cr13/304SS |
| 活塞 | 2Cr13/304SS |
| 阀杆 | 2Cr13 |
| 膜片 | 304SS |
| 弹簧 | 60Si2Mn |
| 密封垫 | 丁腈橡胶/聚四氟乙烯 |
| 导阀体、导阀盖 | 25#/304SS |
五、YK43X气体减压阀 主要技术参数
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封试验压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 高进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
| 小阀前阀后压差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 压力特性偏差 | 符合GB/T12245-2005标准 | |||||
| 流量特性偏差 | 符合GB/T12245-2005标准 | |||||
| 泄漏率 | 0 | |||||
| 工作温度 | ≤120°C | |||||

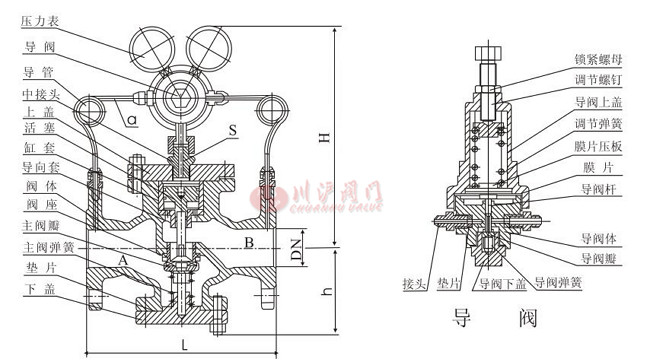

六、YK43X气体减压阀 结构图
 |
七、YK43X气体减压阀 连接尺寸
| DN | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | h | ||||||||||
| 15 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 20 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 25 | 180 | 200 | 200 | 200 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 32 | 200 | 200 | 220 | 220 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 40 | 220 | 220 | 240 | 240 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 50 | 250 | 250 | 270 | 270 | 330 | 330 | 330 | 330 | 1 10 | 110 | 1 10 | 110 |
| 65 | 260 | 260 | 280 | 300 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 80 | 310 | 310 | 330 | 330 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
| 100 | 350 | 350 | 380 | 380 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
| 125 | 400 | 400 | 450 | 450 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
| 150 | 450 | 450 | 500 | 500 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
| 200 | 500 | 500 | 560 | 560 | 475 | 475 | 475 | 475 | 230 | 230 | 230 | 230 |
| 250 | 600 | 600 | 510 | 510 | 510 | 510 | 280 | 280 | 280 | 280 | ||
| 300 | 800 | 800 | 560 | 560 | 560 | 560 | 320 | 320 | 320 | 320 | ||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-YK43X气体减压阀.PDF
