YZ11支管减压阀
一、YZ11支管减压阀 产品概述
上海川沪阀门有限公司生产的YZ11支管减压阀是在传统阀门吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
YZ11支管减压阀适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。
二、YZ11支管减压阀 产品图片
 |

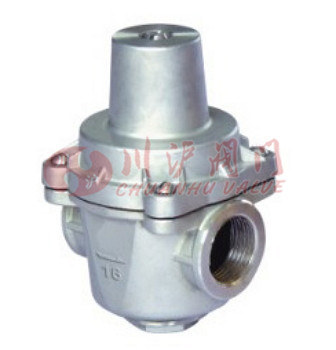

| YZ11支管减压阀(不锈钢内螺纹连接) |
三、YZ11支管减压阀 主要技术参数
| 类型 | 型号 | 公称压力PN(MPa) | 公称通径DN（mm） | 连接形式 | 阀体材料 | 出口压力(MPa） | 工作温度℃ |
|---|---|---|---|---|---|---|---|
| 支管减压阀 | YZ11X-16T,YZ11X-25T | 1.6,2.5 | 15-50 | 内螺纹 | 青铜 | 0.05~0.6(可调) | 0-80 |
| YZ11X-16T,YZ11X-25T | 不锈钢 |

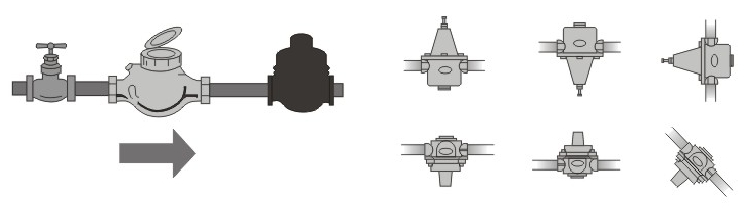

四、YZ11支管减压阀 安装示意图
 |
五、YZ11支管减压阀 结构图
 |
六、YZ11支管减压阀 连接尺寸
| DN | G | L | H | H | |
|---|---|---|---|---|---|
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
| 20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
| 25(1") | G1" | 90 | 3 | 115 | 46 |
| 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
| 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
| 50(2") | G2" | 140 | 175 | 195 | 75 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
