一、气动下展式放料阀 产品概述

上海川沪阀门有限公司生产的气动下展式放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

二、气动下展式放料阀 产品图片

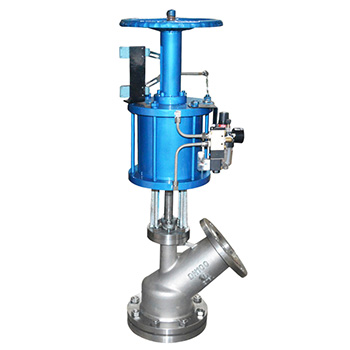

气动下展式放料阀
气动下展式放料阀
三、气动下展式放料阀 产品型号

阀体材质 型号
碳钢 FLJ641F、FLJ641H-16C,FLJ641F、FLJ641H-25C
不锈钢 FLJ641F、FLJ641H-16P,FLJ641F、FLJ641H-25P
四、气动下展式放料阀 零部件材料

零件名称 ZG1Cr18 Ni9Ti系列 ZG00Cr18 Ni10系列 ZG1Cr18 Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 45
五、气动下展式放料阀 结构图

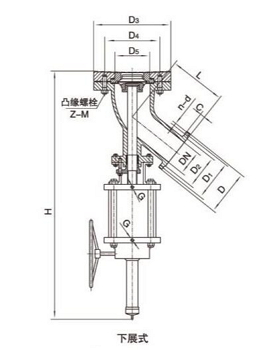

气动下展式放料阀结构图
六、气动下展式放料阀 连接尺寸

公称通径 DN 外形主连接法兰尺寸 气源接口
-H D D1 D2 C f N d D3 D4 D5 L Z-M
25 750 115 85 65 16 2 4 14 115 85 47 125 M12x4 1/4"
40 845 150 110 84 18 3 4 18 160 125 80 160 M16x4
50 845 165 125 99 20 3 4 18 180 145 80 169 M16x4
65 1000 185 145 118 20 3 4 18 195 160 110 175 M16x8
80 1050 200 160 132 20 3 8 18 225 190 137 185 M16x8
100 1120 220 180 156 22 3 8 18 260 225 180 210 M16x8
125 1370 250 210 184 22 3 8 18 280 240 180 230 M20x8
150 1450 285 240 211 24 3 8 22 295 295 210 240 M20x8
200 1580 340 295 266 24 3 12 22 405 335 275 330 M22x12
250 1720 405 355 319 26 3 12 26 460 410 330 380 M22x12

下载:上海川沪阀门有限公司-产品样本-气动下展式放料阀.PDF
