一、气动刀闸阀 产品概述

上海川沪阀门有限公司生产的PZ673H、PZ673F、PZ673Y 气动刀闸阀,气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。PZ673H、PZ673F、PZ673Y 气动刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800,工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门,特别适合于造纸行业在管道上作调节和节流使用。
适用场景:
PZ673H、PZ673F、PZ673Y 气动刀闸阀应用于石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道。

二、气动刀闸阀 产品图片

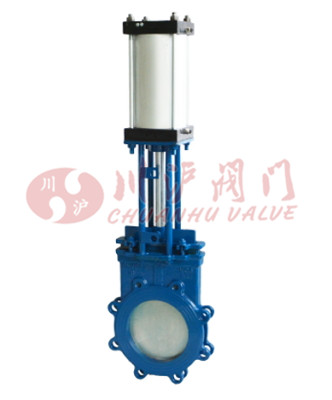

气动刀闸阀 气动刀闸阀

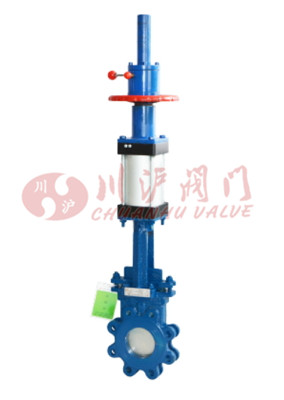

气动刀闸阀 气动刀闸阀(带手轮)
三、气动刀闸阀 产品型号

阀体材质 型号
碳钢 PZ673H、PZ673F、PZ673Y-10C,PZ673H、PZ673F、PZ673Y-16C
不锈钢 PZ673H、PZ673F、PZ673Y-10P,PZ673H、PZ673F、PZ673Y-16P
四、气动刀闸阀 零部件材料

型号 材料
阀体 阀杆 密封面 填料
PZ673H-10C~16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ673Y-10P~16P CF8 (304) 0Cr18Ni9 (304)
五、气动刀闸阀 主要技术参数

型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
六、气动刀闸阀 结构图

气动刀闸阀结构图
七、气动刀闸阀 连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 MPa 50 48 90 110 335 4-M12 1.0 MPa 50 48 100 125 335 4-M16
65 48 110 130 363 4-M12 65 48 120 145 363 4-M16
80 51 125 150 395 4-M16 80 51 135 160 395 4-M16
100 51 145 170 465 4-M16 100 51 155 180 465 8-M16
125 57 175 200 530 8-M16 125 57 185 210 530 8-M16
150 57 200 225 630 8-M16 150 57 210 240 630 8-M20
200 70 255 280 750 8-M16 200 70 265 295 750 8-M20
250 70 310 335 900 12-M16 250 70 320 350 900 12-M20
300 76 362 395 1120 12-M20 300 76 368 400 1120 12-M20
350 76 412 445 1260 12-M20 350 76 428 460 1260 16-M20
400 89 462 495 1450 16-M20 400 89 482 515 1450 16-M22
450 89 518 550 1600 16-M20 450 89 532 565 1600 20-M22
500 114 568 600 1800 16-M20 500 114 585 620 1800 20-M22
600 114 670 705 2300 20-M22 600 114 685 725 2300 20-M27
700 127 775 810 2500 24-M22 700 127 800 840 2500 24-M27
800 127 880 920 2800 24-M27 800 127 898 950 2800 24-M30
900 154 980 1020 3100 27-M27 900 154 1005 1050 3100 28-M30
1000 165 1080 1120 3400 28-M27 1000 165 1115 1160 3400 28-M30
1200 190 1295 1340 3600 32-M30 1200 180 1325 1380 3600 32-M36
八、气动刀闸阀 安装说明

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;本类阀门在管道中一般应当水平安装。
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.气动刀闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
