一、电动截止阀 产品概述

上海川沪阀门有限公司生产的J941H 电动截止阀，电动截止阀PN16～PN160由截止阀与Z型多回转电动执行器组成，有开关型、调节型两种，工作电压一般为380VAC,另外需要别的电压可以定制。
特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
适用场景:
J941H 电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、电动截止阀 产品图片

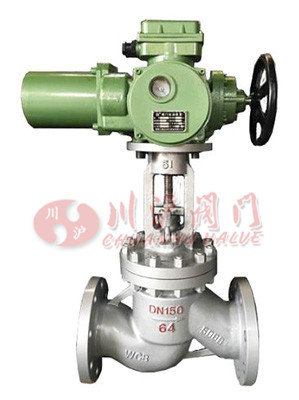

电动截止阀(铸钢法兰连接)	电动截止阀(配常州兰陵电动执行器)

三、电动截止阀 产品型号

阀体材质	型号
碳钢	J941H-16C,J941H-25C,J941H-40C,J941H-64C,J941H-100C
不锈钢	J941H-16P,J941H-25P,J941H-40P,J941H-64P,J941H-100P

四、电动截止阀 零部件材料

产品类别	零件名称
	阀体 阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41HY-C型 J941HY-C型	25、WCB	铬不锈钢	2Cr13 25	H：不锈钢 Y：钴基硬 质合金刚	铝青铜	柔性 石墨	优质碳钢	可锻铸铁
J41W-P型 J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不锈钢
J41W-R型 J941W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			不锈钢
J41Y-I型 J941Y-I型	铬钼钢	铬钼钢	钴基硬质 合金钢	钴基硬质合金钢			合金钢

五、电动截止阀 主要技术参数

产品类型	适用介质	适用温度（℃）
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤425℃
		≤450℃
J41W-P型 J941W-P型	硝酸类	≤2000℃
J41W-R型 J941W-R型	醋酸类	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

六、电动截止阀 结构图

七、电动截止阀 连接尺寸

J941H电动截止阀PN16～PN160主要连接尺寸及重量

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850

八、电动截止阀 安装说明

1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
