电动法兰闸阀

一、电动法兰闸阀产品概述

上海川沪阀门有限公司生产的Z941W 电动法兰闸阀，闸阀与Z型多回转电动执行机构相配，有开关型和智能型。此类阀门操作非常简单是一种常见的启闭式阀，它利用闸板的上下运作来接通和关闭管道中的流体介质。
特点：
1、流动阻力不大，密封面受介质的冲刷和侵蚀小（闸板开启度高）
2、开启时有力度，密封的性能较好，介质流向不受限制，不拢流，不降压力。
3、形体简单明了，制做工艺性好，使用范围大。
4、闭阀所需力矩较小。
适用场景:
Z941W 电动法兰闸阀广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。

二、电动法兰闸阀产品图片

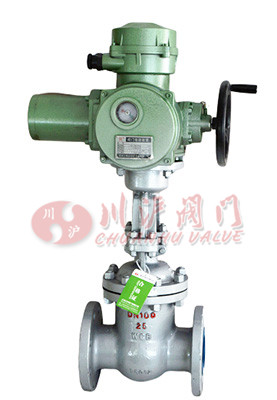

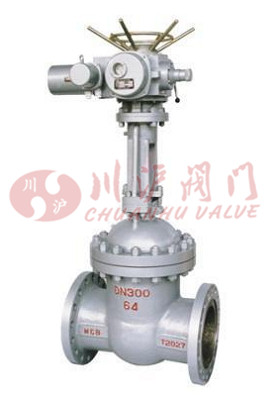

电动法兰闸阀(铸钢法兰连接)	电动法兰闸阀(配常州兰陵电动执行器)

三、电动法兰闸阀产品型号

阀体材质	型号
铸钢	Z941W-16C,Z941W-25C,Z941W-16C,Z941W-40C,Z941W-63C,Z941W-100C,Z941W-160C,Z941W-200C
304不锈钢	Z941W-16P,Z941W-25P,Z941W-16P,Z941W-40P,Z941W-63P,Z941W-100P,Z941W-160P,Z941W-200P
316不锈钢	Z941W-16R,Z941W-25R,Z941W-16R,Z941W-40R,Z941W-63R,Z941W-100R,Z941W-160R,Z941W-200R

四、电动法兰闸阀零部件材料

型号	材料
型号	阀体、阀盖	闸板	阀杆	填料
Z941W-16P～200P	铬镍不锈钢	铬镍不锈钢	铬镍不锈钢	聚四氟乙烯
Z941W-16R～200R	铬镍钼不锈钢	铬镍钼不锈钢	铬镍钼不锈钢	聚四氟乙烯

五、电动法兰闸阀主要技术参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z941W-16P~200P	16~200	4.0~10.0	≤200	硝酸类介质
Z941W-16R~200R	16~200	4.0~10.0	≤200	醋酸类介质

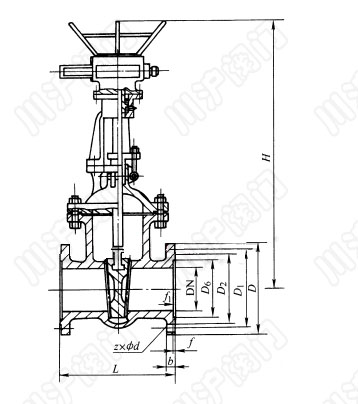

六、电动法兰闸阀结构图

七、电动法兰闸阀连接尺寸

**Z941W-25P、Z941W-25R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）**
DN	L	D	D₁	D₂	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	20	3	4×Φ18	653	64
65	265	180	145	120	22	3	8×Φ23	665	65
80	280	195	160	135	22	3	8×Φ18	725	79
100	300	230	190	160	24	3	8×Φ23	787	98
125	325	270	220	188	28	3	8×Φ25	902	154
200	400	360	250	218	30	3	8×Φ25	955	168
250	450	425	370	332	36	3	12×Φ30	1343	390
300	500	485	430	390	40	4	16×Φ30	1516	505
350	550	550	490	448	44	4	16×Φ34	1678	736
400	600	610	550	505	48	4	16×Φ34	1849	1027
450	650	660	600	555	50	4	20×Φ34	1937	1139
500	700	730	660	610	52	4	20×Φ41	2234	1228
600	800	840	770	718	56	5	20×Φ41	2432	1502
700	900	955	875	815	60	5	24×Φ48	2489	1617
800	1000	1070	990	930	64	5	24×Φ48	2643	1923

**Z941W-40P、Z941W-40R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）**
DN	L	D	D₁	D₂	D₆	b	f	f₁	z×Φd	H	重量/Kg
50	250	160	125	100	88	20	3	4	4×Φ18	665	58
65	280	180	145	120	110	22	3	4	8×Φ18	680	68
80	310	195	160	135	121	22	3	4	8×Φ18	752	80
100	350	230	190	160	150	24	3	4.5	8×Φ23	846	108
125	400	270	220	188	176	28	3	4.5	8×Φ25	923	151
150	450	300	250	218	204	30	3	4.5	8×Φ25	1087	258
200	550	375	320	282	260	38	3	4.5	12×Φ30	1243	366
250	650	445	385	345	313	42	3	4.5	12×Φ34	1429	472
300	750	510	450	408	364	46	3	4.5	16×Φ34	1608	673
350	850	570	510	465	422	52	4	5	16×Φ34	1738	804
400	950	655	585	535	474	58	4	5	16×Φ41	1897	1081
450	1050	680	610	560	524	60	4	5	20×Φ41	2104	1259
500	1150	755	670	612	576	62	4	5	20×Φ48	2401	1348

**Z941W-63P、Z941W-63R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）**
DN	L	D	D₁	D₂	D₆	b	f	f₁	z×Φd	H	重量/Kg
50	250	175	135	105	88	26	3	4	4×Φ23	667	68
65	280	200	160	130	110	28	3	4	8×Φ23	685	72
80	310	210	170	140	121	30	3	4	8×Φ23	748	88
100	350	250	200	168	150	32	3	4.5	8×Φ25	845	117
125	400	295	240	202	176	36	3	4.5	8×Φ30	935	158
150	450	340	280	240	204	38	3	4.5	8×Φ34	1090	314
200	550	405	345	300	260	44	3	4.5	12×Φ34	1253	432
250	650	470	400	352	313	48	3	4.5	12×Φ41	1449	595
300	750	530	460	412	364	54	4	4.5	16×Φ41	1867	721
350	850	595	525	475	422	60	4	5	16×Φ41	1931	963
400	950	670	585	525	474	66	4	5	16×Φ48	2017	1129
500	1150	800	705	640	576	70	4	5	20×Φ54	2459	1493

**Z941W-100P、Z941W-100R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）**
DN	L	D	D₁	D₂	D₆	b	f	f₁	z×Φd	H	重量/Kg
50	250	195	145	112	88	28	3	4	4×Φ25	781	78
65	280	220	170	138	110	32	3	4	8×Φ25	830	96
80	310	230	180	148	121	34	3	4	8×Φ25	865	126
100	350	265	210	175	150	38	3	4	8×Φ30	1179	134
125	400	310	250	210	176	42	3	4.5	8×Φ34	1190	200
150	450	350	290	250	204	46	3	4.5	12×Φ34	1201	352
200	550	430	360	312	260	54	3	4.5	12×Φ41	1611	484
250	650	500	430	382	313	60	3	4.5	12×Φ41	1903	608
300	750	585	500	442	364	70	4	4.5	16×Φ48	2054	757
350	850	655	560	498	422	76	4	5	16×Φ54	2132	994
400	950	715	620	558	474	80	4	5	16×Φ54	2321	1269

**Z941W-160P 型不锈钢楔式闸阀主要外形及结构尺寸（mm）**
DN	L	D	D₁	D₂	D₆	b	z×Φd	H	重量/Kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	190	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	-
125	525	355	285	238	190	60	8×Φ41	970	-
150	600	390	318	270	205	66	12×Φ41	1224	-
200	750	480	400	345	275	78	12×Φ48	1490	-

**Z941W-200P 型不锈钢楔式闸阀主要外形及结构尺寸（mm）**
DN	L	D	D₁	D₂	D₆	b	z×Φd	H	重量/Kg
50	350	210	160	128	95	40	8×Φ27	712	-
65	410	260	203	165	110	48	8×Φ30	765	-
80	470	290	230	190	160	54	8×Φ34	850	-
100	550	360	292	245	190	66	8×Φ41	980	-
125	650	385	318	270	205	76	12×Φ41	1080	-
150	750	440	360	305	240	82	12×Φ48	1140	-

八、电动法兰闸阀安装说明

1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
