电动弹性座封闸阀

产品展示>> 电动闸阀>>电动弹性座封闸阀
一、电动弹性座封闸阀 产品概述

上海川沪阀门有限公司生产的电动弹性座封闸阀,可根扭用户的要求配装各种电动执行机构,实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。RVEX电动弹性座封闸阀,电动弹性座封闸阀,弹性座封闸阀。
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

二、电动弹性座封闸阀 产品图片

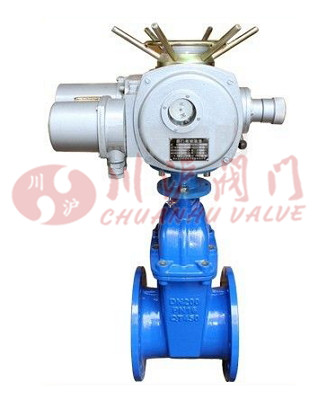

电动弹性座封闸阀
电动弹性座封闸阀(铸铁法兰连接)
三、电动弹性座封闸阀 主要技术参数

压力等级 1.0MPa、1.6MPa、2.5MPa
阀体耐压 1.5MPa、2.4MPa、3.75MPa
密封试验 1.1MPa、1.76MPa、2.75MPa
工作温度 0~80℃
适用介质 水、油、蒸气等
四、电动弹性座封闸阀 零部件材料

序号 名称 材料 序号 名称 材料
1 阀体 球墨铸铁 8 止推垫 锡青铜
2 闸板 球墨铸铁外覆EPDM 9 轴套 锡青铜
3 螺栓 镀锌 10 螺栓 镀锌
4 密封圈 NBR 11 轴盖 球墨铸铁
5 阀盖 球墨铸铁 12 防尘罩 NBR
6 阀杆 不锈钢 13 手轮 铸铁
7 “O”形密封圈 NBR 14 紧固螺母 镀锌

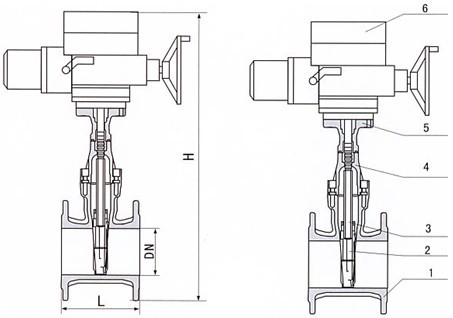

五、电动弹性座封闸阀 结构图

电动弹性座封闸阀结构图
六、电动弹性座封闸阀 连接尺寸

型号 公称口径DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X
Z45X
Z41X
50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23 12-23 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
