341开关型电动执行器

产品展示>> 直行程电动执行器>>341开关型电动执行器
一、341开关型电动执行器 产品概述

上海川沪阀门有限公司生产的341系列开关型电动执行器是在381系列电子式电动执行器的基础上派生出来的ON-OFF(开关型)控制型电动执行器,该电动执行器是以AC110V 50/60Hz、AC220V 50/60Hz、AC240V 60Hz、AC380V 三相带零50Hz;DC24V、36V、48V等电源作为驱动电源,采用切换供给电机正、反转绕组驱动电源或换相的方式,来控制电动执行机构的运转。驱动电机采用可逆行电机,阀位反馈检测采用高性能到点塑料电位器,使用时请仔细阅读说明书,通过正确的使用方法和妥善的维护充分发挥其功能。

二、341开关型电动执行器 产品图片

341开关型电动执行器 341开关型电动执行器
341开关型电动执行器 341开关型电动执行器(防爆型)
三、341开关型电动执行器 产品特点

体积小、重量轻
正反动作可随时切换
可逆行电机内部具有热保护开关,防止因过载、卡死等故障烧坏电机。
产品安装、调整、维护简单易行
运行过程中,一旦发生故障,切断电源即可实现原位自锁。

四、341开关型电动执行器 选型参数

型号 额定输出力N 速度mm/s 最大行程
341LSA-08
341LXA-08
800
800
4.2
4.2
30
341LSA-20
341LXA-20
2000
2000
2.1
2.1
341LSB-30
341LXB-30
3000
3000
3.5
3.5
60
341LSB-50
341LXB-50
5000
5000
1.7
1.7
341LSC-65 6500 2.8 100
341LSC-99 10000 2.0
341LSC-160 16000 1.0
五、341开关型电动执行器 技术参数

电源 AC220V 50Hz (可选) 输出电流 DC 4-20mA
驱动电机 可逆电机 控制限位开关 开侧、闭侧
控制信号 正、反切换接点信号 保护等级 相当IP65
开度检测 导电塑料电位计 安装姿势 可任意方位
耗电功率 A型 约80VA(额定负荷时) 电线引出口 2-G1/2、2-G3/4(隔爆型)
B型 约200VA(额定负荷时) 隔爆标志 ExdII BT4
C型 约350VA(额定负荷时) 允许环境温度 不带空间加热器-10~60度
允许振动 1.5G以下 带空间加热器-35~60度
环境气体 无腐蚀性气体 相对湿度 95%以下

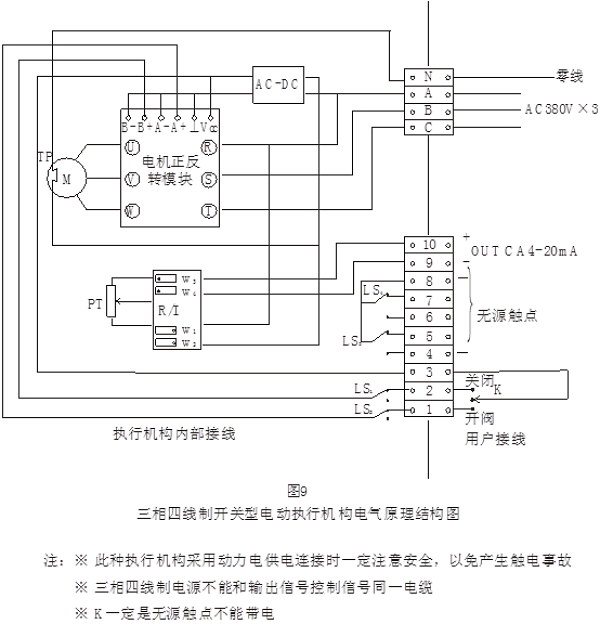

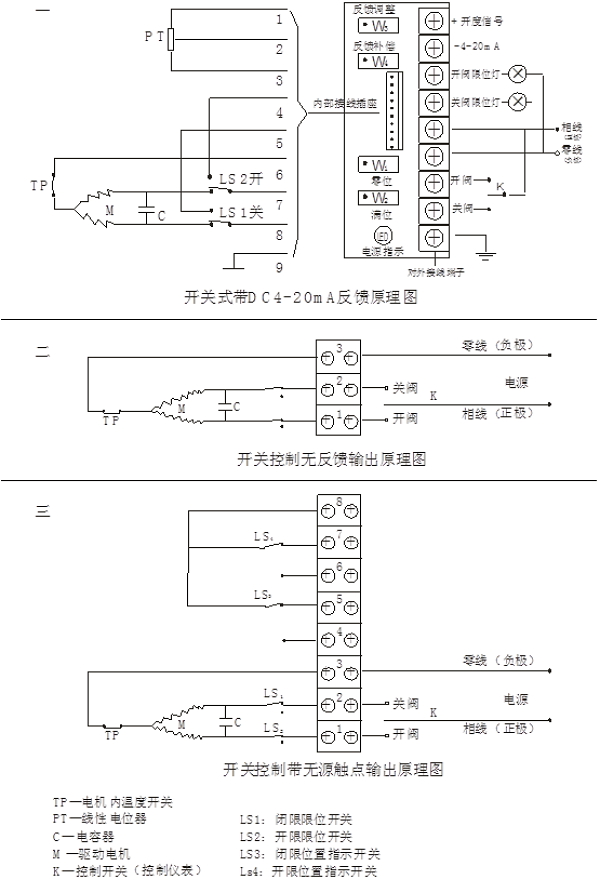

六、341开关型电动执行器 接线图

341电动执行器接线图
341电动执行器接线图
341开关型电动执行器(接线图)

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
