一、AHQ防爆智能型执行器 产品概述

上海川沪阀门有限公司生产的AHQ防爆智能型执行器电动执行器具有高智能、高防护性能、体积小、集成度高、使用寿命长、性能稳定等特点。可现场操作,也可远距离控制,适应于90°旋转的球阀、蝶阀、风门挡板等其他适合于90°旋转的设备,可满足工业自动化控制管理的各种要求。广泛用于发电厂、石化、冶金、脱硫、石油、化工、水处理、造纸、造船、楼宇自动化等行业。

二、AHQ防爆智能型执行器 产品图片

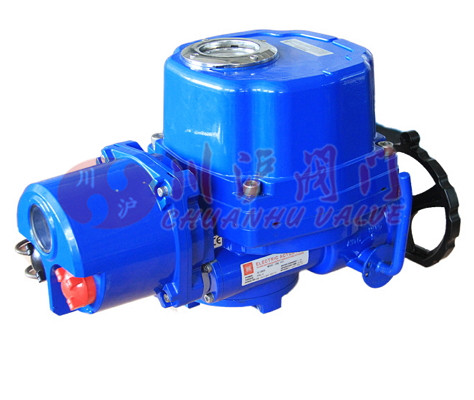

AHQ防爆智能型执行器
AHQ防爆智能型执行器
三、AHQ防爆智能型执行器 产品特点

主要特性有:
1.外壳—由于使用了优质铝合金,重量轻。并且内外表面经阳极氧化处理,外表面经聚酯粉末涂层,耐腐蚀性强。
2.电机—采用SPG鼠笼式电机,输出扭距大,并且内置热保护开关,进行温度控制,可防止损坏电机。
3.受动结构—不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
4.位置指示器—指示器安装在中心轴上,可以观察阀门位置。并有指示灯(SLU)可供选择。
5. 干燥器—用来控制温度,防止执行器内部水分凝结,保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。
7.扭距开关(除HQ-008外)—可提供过载保护,防止损坏电机。(出厂前以设定好,请用户不要随便更改设置)。
8.自锁—有自锁功能,防止反转,转动部分稳定可靠。
9.安装—底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
10.接线端子—线路布置紧凑合理,接线端子直径为2.5mm,压力大,联接牢固。
11.蜗轮—采用凹轮设计,与蜗杆的接触面大,传输扭距大,平稳且耐磨,使用寿命长。
12.PCU板—结构紧凑合理,将PCU板内置于机壳内。

四、AHQ防爆智能型执行器 技术参数

型号 最大输出扭距 动作时间
60/50HZ
最大轴径 电机F级 额定电流(A)50HZ 手轮转数
单相 三相
N·m 90° mm W 110V 220V 380V 440V N
AHQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10
AHQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11
AHQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11
AHQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5
AHQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5
AHQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5
AHQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5
AHQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5
AHQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5
AHQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5
五、AHQ防爆智能型执行器 其他参数

外壳 防水级别 IP67,NEMA4 and 6
电机电源 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源 110/220V AC 1PH,50/60 Hz, ±10%
电机 鼠笼式异步电动机
限位开关 2 X 开/关, SPDT,250V AC 10A
辅助限位开关 2 X 开/关, SPDT,250V AC 10A
扭距开关 开/关 ,SPDT,250V AC 10A
行程 90°±10°
失速保护/操作温度 内置热保护,开150℃ ±5℃ /关 97℃ ±15℃
指示器 连续的位置指示
手动操作 机械离合机构
自锁装置 蜗轮,蜗杆机构提供自锁
机械限位 2个外部调整螺栓
干燥器 7-10W (110/220V AC)防冷凝
接线孔 2个PF 3/4”
环境温度 -20℃--+70℃
润滑 铝基润滑脂(EP 型)
材料 钢,铝合金,铝青铜,聚碳酸脂
环境温度 最大90% RH
抗震性能 X Y Z 10g,0.2~34 Hz,30分钟
外涂层 干粉,环氧聚酯

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
