382数显智能电动执行器

产品展示>> 直行程电动执行器>>382数显智能电动执行器
一、382数显智能电动执行器 产品概述

382数显式智能型电动执行器是上海川沪阀门有限公司再原只能控制器的基础上融合了当今国际流行的先进单片微处理系统设计的新一代控制器。具有性能可靠、功能完善、适用性强、调测简单、操作方便的特点。适用于4-20mA电流信号控制阀门的场所,如发电、化工、冶金、轻工、锅炉等行业。

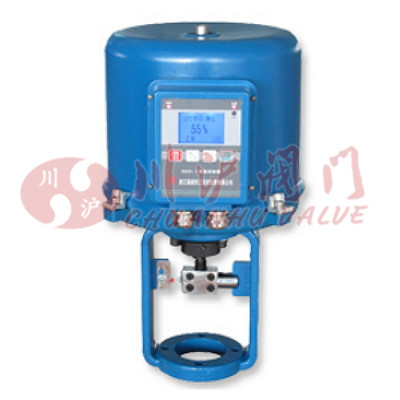

二、382数显智能电动执行器 产品图片

382数显智能电动执行器
382数显智能电动执行器
三、382数显智能电动执行器 产品特点

采用线性光电隔离技术,调节信号,反馈信号相互隔离,对上位机系统无任何影响。
采用新型开关电源,使其适应的工作电源输入电压范围更宽,同时自身的功耗更省。
采用现场设定方式,通过对控制器工作单元的组态选择不同参数的控制方式对输入和输出范围进行调整。
采供双排四位光电数码管对输入调节信号和反馈输出信号进行跟踪显示(百分比值),工作状态由发光二极管只是。执行器的工作运行状况一目了然。
自动、手动间无忧切换,执行机构产生故障时报警并自动切断点击电源。排出故障或重新上电方可恢复工作。

四、382数显智能电动执行器 选型参数

型号 额定输出力N 速度mm/s 最大行程
382LSA-08
382LXA-08
800
800
4.2
4.2
30
382LSA-20
382LXA-20
2000
2000
2.1
2.1
382LSB-30
382LXB-30
3000
3000
3.5
3.5
60
382LSB-50
382LXB-50
5000
5000
1.7
1.7
382LSC-65 6500 2.8 100
382LSC-99 10000 2.0
382LSC-160 16000 1.0
五、382数显智能电动执行器 技术参数

电源 AC220±50%,50HZ,AC380V(可定制)
耗电功率(额定负载时) 规格A型执行器 50VA;
规格B型执行器 150VA;
规格C型执行器 220VA。
输入信号 DC4~20mA光电隔离,反馈信号采集,0-5KΩ导电塑料电位计
输出信号 DC4~20mA,D/A转换精度0.1%,负载能力≤600Ω
供电电源 AC180 ~ 250V 50Hz
灵敏度 0.01mA - 2.55mA 可调
显示器 输入调节信号和反馈输出信号两组各4位(带小数点),4~20mA 对应显示0.00-100.0%,显示精度0.01%
隔爆等级 Exd II BT4
过载保护 规格A、B型执行器可任选,规格C型系列执行器必配
外部配线 输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆
六、381调节型电动执行器 环境条件

环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体
机械振动 1.5g以下

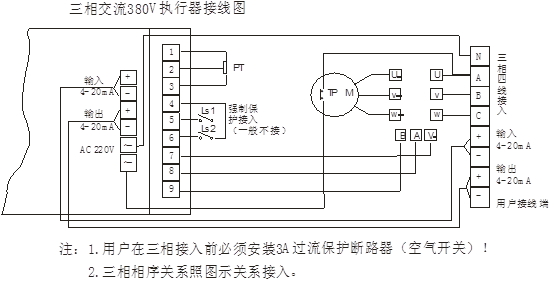

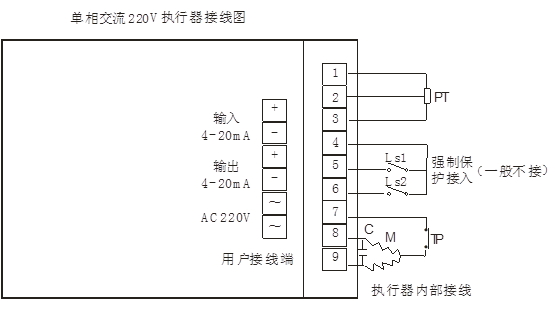

六、382数显智能电动执行器 接线图

382数显智能电动执行器接线图
382数显智能电动执行器接线图
382数显智能电动执行器(接线图)

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
