碳钢气动通风蝶阀
一、碳钢气动通风蝶阀 产品概述
上海川沪阀门有限公司生产的碳钢气动通风蝶阀D641W碳钢气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便，641W碳钢气动通风蝶阀特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
适用场景:
D641W碳钢气动通风蝶阀广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。适用于工业、冶金、环保等管道作通风调节介质流量之用。

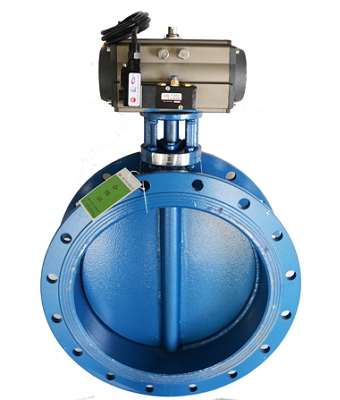

二、碳钢气动通风蝶阀 产品图片
 |
| 碳钢气动通风蝶阀 |
三、碳钢气动通风蝶阀 零部件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
四、碳钢气动通风蝶阀 技术参数
| 阀体形式 | 钢板焊接阀体 |
|---|---|
| 公称通径 | DN50～2000mm |
| 公称压力 | PN0.25、0.6、1.0 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
五、碳钢气动通风蝶阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
六、碳钢气动通风蝶阀 性能规范
| 公称通径 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1.5%泄漏量 |
|||
| 适用介质 | 煤气、含尘气体、烟道气等。 | |||
| 适用温度 | -40～+800℃ | |||

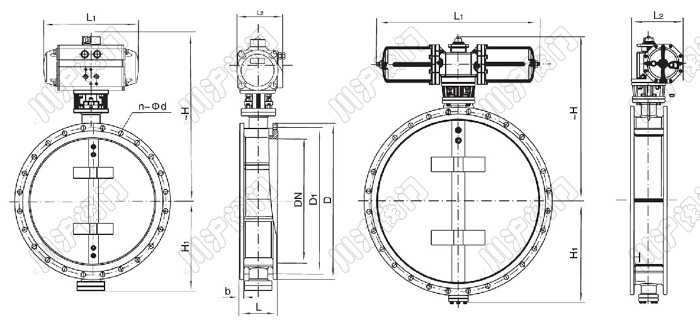

七、碳钢气动通风蝶阀 结构图
 |
八、碳钢气动通风蝶阀 连接尺寸
| 公称通径 | 结构长度 | 外形尺寸(参考值） | 连接尺寸标准值） | 重量（KG） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.05MPa和0.25MPa | 0.6MPa | |||||||||||
| 毫米 | 英寸 | L | H1 | H | A | D | D1 | n-d | D | D1 | n-d | |
| 50 | 2 | 108 | 70 | 337 | 180 | 140 | 110 | 4-14 | 140 | 110 | 4-14 | 16 |
| 65 | 2-1/2 | 112 | 80 | 357 | 180 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 17 |
| 80 | 3 | 114 | 95 | 385 | 180 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 19 |
| 100 | 4 | 127 | 105 | 405 | 180 | 210 | 170 | 4-18 | 210 | 170 | 4-18 | 22 |
| 125 | 5 | 140 | 120 | 483 | 245 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 27 |
| 150 | 6 | 140 | 132 | 508 | 245 | 265 | 225 | 8-18 | 265 | 225 | 8-18 | 31 |
| 200 | 8 | 152 | 160 | 566 | 245 | 320 | 280 | 8-18 | 320 | 280 | 8-18 | 47 |
| 250 | 10 | 165 | 187 | 623 | 245 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 68 |
| 300 | 12 | 178 | 220 | 750 | 355 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 79 |
| 350 | 14 | 190 | 245 | 803 | 355 | 490 | 445 | 12-22 | 490 | 445 | 12-22 | 130 |
| 400 | 16 | 216 | 270 | 852 | 355 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 141 |
| 450 | 18 | 222 | 297 | 907 | 355 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 190 |
| 500 | 20 | 229 | 322 | 960 | 355 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 225 |
| 600 | 24 | 267 | 377 | 1080 | 550 | 755 | 705 | 20-26 | 755 | 705 | 20-26 | 245 |
| 700 | 28 | 292 | 430 | 1185 | 550 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 320 |
| 800 | 32 | 318 | 487 | 1300 | 550 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 405 |
| 900 | 36 | 330 | 537 | 1400 | 550 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 | 500 |
| 1000 | 40 | 410 | 587 | 1500 | 550 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 700 |
| 1200 | 48 | 470 | 702 | 1825 | 600 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 750 |
