一、气动衬氟蝶阀 产品概述

上海川沪阀门有限公司生产的气动衬氟蝶阀D671F46采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
适用场景:
气动衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

二、气动衬氟蝶阀 产品图片

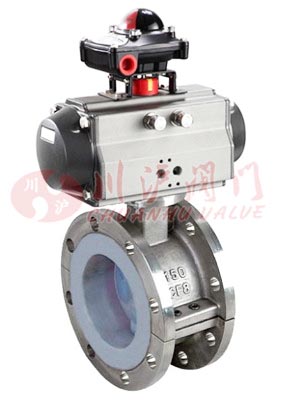

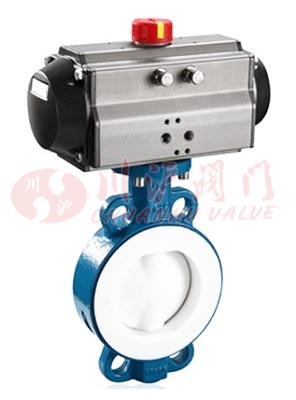

气动衬氟蝶阀(对夹式)	气动衬氟蝶阀(法兰式)

三、气动衬氟蝶阀 零部件材料

零件名称	材料
阀体	(球墨铸钢、铸钢、不锈钢)+F46
蝶板	(灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

四、气动衬氟蝶阀 技术参数

公称通经DN(mm)	50～1600
公称压力PN(MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	氟橡胶：-20℃～180℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	气动
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

五、气动衬氟蝶阀 执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动衬氟蝶阀 性能规范

公称通径	DN（mm）	50～1600
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	各类强腐蚀性介质

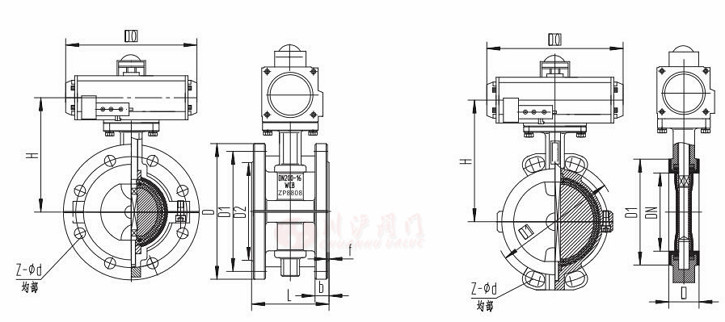

七、气动衬氟蝶阀 结构图

八、气动衬氟蝶阀 连接尺寸

公称通径 DN		L		D	D1	D2	f	b	Z-d	D	D1	D2	f	b	z-d
mm	inch	对夹	法兰	PN0.6MPa						PNl.OMPa
40	1 1/2	33	106	130	100	80	3	14	4-14	150	110	85	3	18	4-18
50	2	43	108	140	110	90	3	14	4-14	165	125	100	3	18	4-18
65	2-1/2	46	112	160	130	110	3	14	4-14	185	145	120	3	18	4-18
80	3	46	114	190	150	125	3	16	4-18	200	160	135	3	20	8-18
100	4	52	127	210	170	145	3	16	4-18	220	180	155	3	20	8-18
125	5	56	140	240	200	175	3	18	8-18	250	210	185	3	22	8-18
150	6	56	140	265	225	200	3	18	8-18	285	240	210	3	22	8-22
200	8	60	152	320	280	255	3	20	8-18	340	295	265	3	24	8-22
250	10	68	165	375	335	310	4	22	12-18	395	350	320	4	26	12-22
300	12	78	178	440	395	363	4	22	12-22	445	400	370	4	26	12-22
350	14	78	190	490	445	413	4	22	12-22	505	460	430	4	26	16-22
400	16	102	216	540	495	463	4	22	16-22	565	515	480	4	26	16-26
450	18	114	222	595	550	518	4	22	16-22	615	565	530	4	28	20-26
500	20	127	229	645	600	568	4	24	20-22	670	620	580	4	28	20-26
600	24	154	267	755	705	667	5	30	20-26	780	725	680	5	34	20-30
700	28	165	292	860	810	772	5	24	24-26	895	840	795	5	34	24-30
800	32	190	318	975	920	878	5	24	24-30	1015	950	900	5	36	24-33
900	36	203	330	1075	1020	980	5	26	24-30	1115	1050	1000	5	38	28-33
1000	40	216	410	1175	1120	1080	5	26	28-30	1230	1160	1115	5	38	28-36
1200	48	254	470	1405	1340	1295	5	28	32-33	1455	1380	1330	5	44	32-39

公称通径 DN		L		D	D1	D2	f	b	Z-d	D	D1	D2	f	b	z-d
mm	inch	对夹	法兰	PN1.6MPa						PN2.5MPa
40	1 1/2	33	106	150	110	85	3	18	4-18	150	110	85	3	18	4-18
50	2	43	108	165	125	100	3	18	4-18	165	125	100	3	20	4-18
65	2 1/2	46	112	185	145	120	3	18	4-18	185	145	120	3	22	8-18
80	3	46	114	200	160	135	3	20	8-18	200	160	135	3	24	8-18
100	4	52	127	220	180	155	3	20	8-18	235	190	155	3	24	8-22
125	5	56	140	250	210	185	3	22	8-18	270	220	185	3	26	8-27
150	6	56	140	285	240	210	3	22	8-22	300	250	210	3	28	8-27
200	8	60	152	340	295	265	3	24	12-27	360	310	275	3	30	12-27
250	10	68	165	405	355	320	4	26	12-27	425	370	330	A	32	12-30
300	12	78	178	460	410	370	4	28	12-27	485	430	390	A	34	16-30
350	14	78	190	520	470	430	4	30	16-27	555	490	450	4	38	16-33
400	16	102	216	580	525	480	4	32	16-30	620	550	505	4	40	16-36
450	18	114	222	640	585	550	4	40	20-30	670	600	550	4	46	20-36
500	20	127	229	715	650	610	5	44	20-33	730	660	610	5	48	20-36
600	24	154	267	840	770	720	5	54	20-36	845	770	720	5	58	20-39
400	28	165	292	910	840	759	5	42	24-36	960	875	800	5	50	24-42
800	32	190	318	1025	950	900	5	42	24-39	1085	990	940	5	54	24-48
900	36	203	330	1125	1050	1000	5	44	28-39	1185	1090	1040	5	58	28-48
1000	40	216	410	1255	1170	1110	5	46	28-42	1320	1210	1150	5	62	28-55
1200	48	254	470	1485	1390	1330	5	52	32-48	1530	1420	1360	5	70	32-55

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
