气动高真空蝶阀

一、气动高真空蝶阀产品概述

上海川沪阀门有限公司生产的气动高真空蝶阀GID是由角行程气动执行器及蝶阀阀体组成，GIQ气动真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流。气动真空蝶阀适用介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。
特点：
GIQ型气动高真空蝶阀通常把带有密封槽的法兰连接到长期处于真空状态的一段，而法兰另一面连接在经常放大器一侧，正向使用蝶阀，有利于增加阀板的密封力。真空密封连接可分静密封和动密封。当气动高真空蝶阀以柔性密封连接时在真空橡胶时，是采用放气量较小的真空橡胶制成的厚壁管；多用于口径小于50mm的机械真空泵入口处与被抽气的管道相连接，借以减少机械泵工作时产生的振动对真空系统的影响。当然也可以用于连接在玻璃管，金属管及其他相关的元件的连接上。橡胶管与被连接件之间的连接是通过特制的管接头实现的。
适用场景:
GID 气动对夹式蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

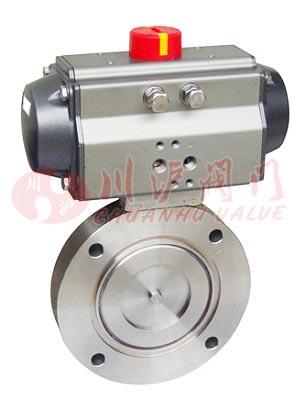

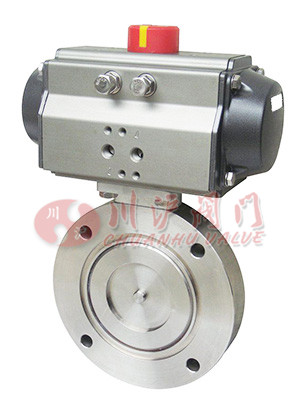

二、气动高真空蝶阀产品图片


气动高真空蝶阀	气动高真空蝶阀

三、气动高真空蝶阀零部件材料

零件名称	阀体和蝶板	构件	密封垫（阀体、蝶板）
材料	碳素钢（镀镍）	2Cr13	丁腈橡胶
材料	不锈钢	不锈钢	丁腈橡胶/氟橡胶

四、气动高真空蝶阀技术参数

公称通径（mm）	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
连接法兰	JB/T919　　GB/T6070
漏气速率（L/s）	133.3х10-6								133.3х10-5
通导能力（L/s）	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
气缸直径 mm	50							63			80		100		125
适用范围（Pa）	133.3х10-6 ~ 101х103
介质温度（℃）	-25~80
电磁换向阀电源电压及频率（W）	220/50
电磁换向阀功率（W）	10
气源压力（MPa）	0.4~0.6
启闭时间（S）	＜3
开阀时，阀板两侧压力差（KPa）	≤101

五、气动高真空蝶阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动高真空蝶阀性能规范

设计与制造	连接法兰	检验与试验
JB/T4079-91	JB/T919　　GB/T6070	JB/T4079　　JB/T6446

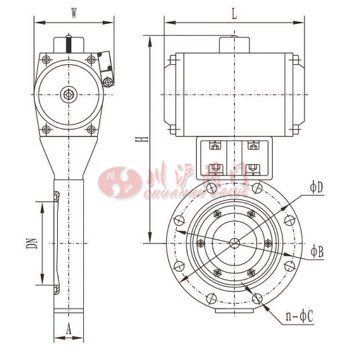

七、气动高真空蝶阀结构图

八、气动高真空蝶阀连接尺寸

型号	通径 (DN)	OD	OB	H	A	L	W	n—C
GIQ-50	50	110	90	210	26	168	92	4-9
GIQ-63	63	130	110	220	32	168	92	4-9
GIQ-80	80	145	125	252		204	105	8-9
GIQ-100	100	165	145	262				8-9
GIQ-125	125	200	175	278	35			8-11
GIQ-150	150	225	200	336	35	268	140	8-11
GIQ-200	200	285	260	388	45	298	165	12-11
GIQ-250	250	335	310	458	50	458	200	12-11
GIQ-300	300	425	395	560	55	525	206	12-14
GIQ-400	400	510	480	640	60	532	226	16-14
GIQ-500	500	600	565	788	80	742	325	12-18
GIQ-600	600	710	670	880	100	860	380	12-21
