一、气动硬密封蝶阀 产品概述

上海川沪阀门有限公司生产的气动硬密封蝶阀D643H、D673H是由角行程气动执行器及蝶阀阀体组成，气动硬密封蝶阀采用多层次金属硬密封结构，由活塞式气动执行器及三偏心蝶阀阀体组成，可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。气动硬密封蝶阀亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该气动硬密封蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动硬密封蝶阀所产生的压力降很小，故具有较好的流量控制特性。
特点：
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢"U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
5、本蝶阀结构独特，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。
适用场景:
气动硬密封蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、气动硬密封蝶阀 产品图片

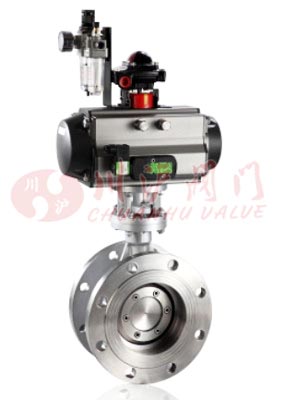

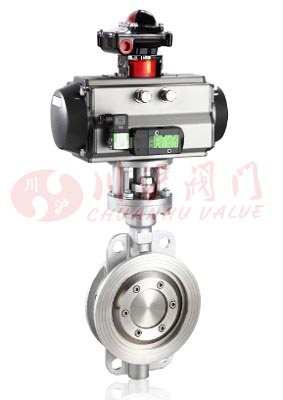

气动硬密封蝶阀(三偏心硬密封对夹式)	气动硬密封蝶阀(三偏心硬密封法兰式)

三、气动硬密封蝶阀 零部件材料

零件名称	材料名称
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

四、气动硬密封蝶阀 技术参数

公称通径DN(mm)	DN50～1000mm
公称压力(MPa)	PN1.0、1.6、2.5MPa
阀体形式	直通铸造阀体
连接形式	法兰式、对夹式
阀芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
流量特性	近似等百分比、直线性
动作范围	0～90°
泄露量Q	符合ANSI B16.104 IV级标准
适用温度	硬密封≤450℃
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%
可调范围	50：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

五、气动硬密封蝶阀 执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动硬密封蝶阀 性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

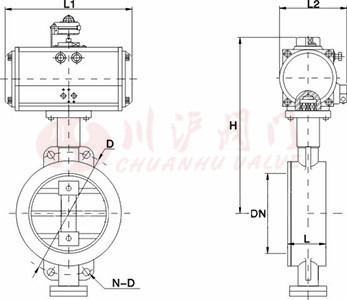

七、气动硬密封蝶阀(对夹式) 结构图

八、气动硬密封蝶阀(对夹式) 连接尺寸

主要外形尺寸mm-PN16（16bar）
公称通径 DN	外形尺寸mm				连接尺寸mm		执行器型号
	L	L1	L2	H	D	N-D
50	43	159/211	83/95	277/205	125	4-18	AT-D-63/AT-S-75
65	46	211/248	95/107	287/315	145	4-18	AT-D-75/AT-S-88
80	46	248/269	107/123	365/375	160	8-18	AT-D-88/AT-S-100
100	52	269/315	123/141	420/436	180	8-18	AT-D-100/AT-S-115
125	56	315/345	141/152	436/462	210	8-18	AT-D-115/AT-S-125
150	56	345/409	152/172	466/543	240	8-22	AT-D-125/AT-S-145
200	60	409/438	172/187	593/665	295	12-22	AT-D-145/AT-S-160
250	68	436/559	187/215	682/752	355	12-26	AT-D-160/AT-S-190
300	78	550/600	215/240	725/772	410	12-26	AT-D-190/AT-S-210
350	78	600/633	240/262	832/880	470	16-26	AT-D-210/AT-S-240
400	102	633/730	262/330	862/968	525	16-30	AT-D-240/AT-S-270
450	114	633	262	945/1005	585	20-30	AT-D-240/AT-S-25
500	127	730	300	1058/1060	650	20-33	AT-D-270/AT-S-25
600	154	1320/1970	440/480	1108/1195	770	20-36	AW-D-25/AW-S-28
700	165	1430/2700	480/560	1170/1255	840	24-36	AW-D-28/AW-S-35
800	190	1430/2700	480/560	1325/1365	950	24-39	AW-D-25/AW-S-35

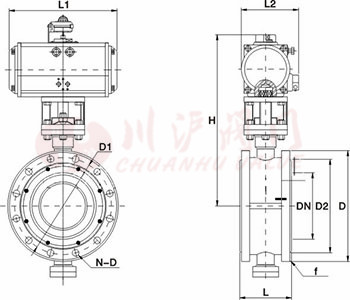

九、气动硬密封蝶阀(法兰式) 结构图

十、气动硬密封蝶阀(法兰式) 连接尺寸

主要外形尺寸mm-PN16（16bar）
公称通径 DN	外形尺寸mm				连接尺寸mm					执行器型号
	L	L1	L2	H	D	D1	D2	f	N-D
50	108	159/211	83/95	277/205	165	125	99	3	4-18	AT-D-63/AT-S-75
65	112	211/248	95/107	287/315	185	145	118	3	4-18	AT-D-75/AT-S-88
80	114	248/269	107/123	365/375	200	160	132	3	8-18	AT-D-88/AT-S-100
100	127	269/315	123/141	420/436	220	180	156	3	8-18	AT-D-100/AT-S-115
125	140	315/345	141/152	436/462	250	210	184	3	8-18	AT-D-115/AT-S-125
150	140	345/409	152/172	466/543	285	240	211	3	8-22	AT-D-125/AT-S-145
200	152	409/438	172/187	593/665	340	295	266	3	12-22	AT-D-145/AT-S-160
250	165	438/550	187/215	682/752	405	355	319	3	12-26	AT-D-160/AT-S-190
300	178	550/600	215/240	725/772	460	410	370	4	12-26	AT-D-190/AT-S-210
350	190	600/633	240/262	832/880	520	470	429	4	16-26	AT-D-210/AT-S-240
400	216	633/730	262/330	862/968	580	525	480	4	16-30	AT-D-240/AT-S-270
450	222	633/1700	262/440	945/1005	640	585	548	4	20-30	AT-D-240/AT-S-25
500	229	730/1700	330/440	1058/1060	715	650	609	4	20-33	AT-D-270/AT-S-25
600	267	1180/1700	368/440	1108/1195	840	770	720	5	20-36	AW-D-20/AW-S-25
700	292	1320/1970	440/480	1170/1255	910	840	794	5	24-36	AW-D-25/AW-S-28
800	318	1430/2700	480/560	1325/1365	1025	950	901	5	24-39	AT-D-28/AT-S-35

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
