一、电液动刀型闸阀 产品概述

上海川沪阀门有限公司生产的PZ273X、PZ273F、PZ273H、PZ273Y型电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制。
特点：
1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，适用于较高压力场合。
3、节能，液压传动效率高达80%
4、阀门整体结构紧凑，体积小，无需液压泵站。
5、可控制任意阀位并可锁定。
适用场景:
PZ273X、PZ273F、PZ273H、PZ273Y 电液动刀型闸阀广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。

二、电液动刀型闸阀 产品图片

电液动刀型闸阀_PZ273X、PZ273F、PZ273H、PZ273Y

三、电液动刀型闸阀 产品型号

阀体材质	型号
碳钢	PZ273X、PZ273F、PZ273H、PZ273Y-10C,PZ273X、PZ273F、PZ273H、PZ273Y-16C
不锈钢	PZ273X、PZ273F、PZ273H、PZ273Y-10P,PZ273X、PZ273F、PZ273H、PZ273Y-16P

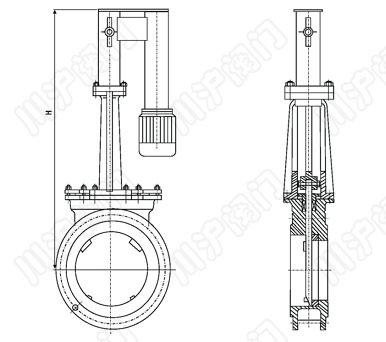

四、电液动刀型闸阀 结构图

五、电液动刀型闸阀 连接尺寸

PZ273X、PZ273F、PZ273H、PZ273Y型电液动刀型闸阀（刀闸阀）外形结构尺寸(mm)

公称通径	50	65	80	100	125	150	200
高度	335	363	395	465	530	630	750

PZ273X、PZ273F、PZ273H、PZ273Y型电液动刀型闸阀（刀闸阀）外形结构尺寸(mm)

公称通径	250	300	350	400	450	500	600
高度	900	1125	1460	1450	1600	1900	2300

六、电液动刀型闸阀 安装说明

1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以最小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
