一、电动排渣闸阀 产品概述

上海川沪阀门有限公司生产的PZ941H、PZ941Y 电动排渣闸阀，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流作用。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5°, 介质温度不高时为 425℃ 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
PZ941H型电动钢制法兰排渣闸阀驱动方式为电动,连接方式为法兰连接,闸板为明杆楔式刚性单闸板，阀座密封面材料为碳素钢堆焊铁基合金，公称压力为PN10～PN63，阀体材料为碳素钢，具有排渣功能的闸阀。

二、电动排渣闸阀 产品图片

电动排渣闸阀_PZ941H、PZ941Y

三、电动排渣闸阀 产品型号

阀体材质	型号
碳钢	PZ941H、PZ941Y-16C,PZ941H、PZ941Y-25C,PZ941H、PZ941Y-40C,PZ941H、PZ941Y-63C
不锈钢	PZ941H、PZ941Y-16P,PZ941H、PZ941Y-25P,PZ941H、PZ941Y-40P,PZ941H、PZ941Y-63P

四、电动排渣闸阀 零部件材料

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ941H-16C	碳素钢	碳素钢堆焊铁基合金		铬不锈钢	橡胶石棉板	石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

五、电动排渣闸阀 主要技术参数

型号	PN	工作压力/MPa	适用介质	适用温度/℃
PZ941H-16C	16	1.6	灰渣水混合物	≤100
PZ941H-25	25	2.5	（灰水比 1:1.5，最大粒度 ≤50mm）
PZ941H-40	40	4
PZ941H-63	63	6.3

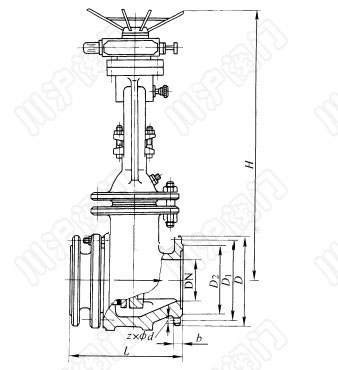

六、电动排渣闸阀 结构图

七、电动排渣闸阀 连接尺寸

PZ941H-16型电动钢制法兰排渣闸阀外形结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	99	20	4×φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×φ26	2270	DZ1800	1800	5.5	1740

PZ941H-25型电动钢制法兰排渣闸阀外形结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	102	20	4×φ18	585	DZ20	200	0.37	99
80	280	200	160	133	22	8×φ18	910	DZ20	200	0.37	118
100	300	235	190	158	24	8×φ22	1080	DZ20	200	0.37	147
150	350	300	250	212	30	8×φ26	1200	DZ30	300	0.55	204
200	400	360	310	278	34	12×φ26	1312	DZ30	300	0.55	270
250	450	425	370	335	36	12×φ30	1400	DZ45	450	1.5	383
300	500	485	430	390	40	16×φ30	1540	DZ60	600	2.2	278
350	550	555	490	450	44	16×φ33	1700	DZ60	600	2.2	680
400	600	620	550	505	48	16×φ36	1850	DZ120	1200	3	1008
450	650	670	600	555	50	20×φ36	2060	DZ120	1200	3	1344
500	700	730	660	615	52	20×φ36	2270	DZ180	1800	5.5	1883

PZ941H-40型电动钢制法兰排渣闸阀外形结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	88	20	4×φ18	590	DZ20	200	0.37	132
80	310	200	160	121	22	8×φ18	810	DZ20	200	0.37	156
100	350	235	190	150	24	8×φ22	980	DZ20	200	0.37	195
150	450	300	250	204	30	8×φ26	1090	DZ30	300	0.55	268
200	550	375	320	260	38	12×φ30	1340	DZ60	600	2.2	392
250	650	450	382	313	42	12×φ33	1340	DZ60	600	1.5	465
300	750	515	450	364	46	16×φ33	1660	DZ90	900	3	558
350	850	580	510	422	52	16×φ36	1596	DZ90	900	3	680
400	950	660	585	474	58	16×φ39	1780	DZ180	1800	5.5	768
450	1050	685	610	524	60	16×φ39	1915	DZ180	1800	5.5	856
500	1150	755	670	576	62	20×φ42	2060	DZ250	2500	5.5	950

PZ941H-63型电动钢制法兰排渣闸阀外形结构尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	180	135	88	26	4×φ22	720	DZ20	200	0.37	154
80	310	215	170	121	30	8×φ22	810	DZ20	200	0.37	180
100	350	250	200	150	30	8×φ26	980	DZ20	200	0.37	218
150	450	345	280	204	38	8×φ33	1090	DZ30	300	0.55	287
200	550	415	345	260	44	12×φ36	1340	DZ60	600	2.2	410
250	650	470	400	313	48	12×φ36	1468	DZ60	600	2.2	498
300	750	530	460	364	54	16×φ36	1660	DZ90	900	3	600
350	850	600	525	422	60	16×φ39	1596	DZ90	900	3	684
400	950	670	585	474	66	16×φ42	1780	DZ180	1800	5.5	772
450	1050	715	630	524	70	20×φ42	1915	DZ180	1800	5.5	860
500	1150	800	705	576	76	20×φ48	2060	DZ250	2500	5.5	948

八、电动排渣闸阀 安装说明

1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以最小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
