一、衬氟篮式过滤器 产品概述
衬氟篮式过滤器是本厂根据客户使用要求结合过滤器和氟塑料衬里阀门的优点研发的一种新型的过滤器产品。本产品适用于：各种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀酸交替、各种有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其他强腐蚀性介质（注：不同的衬里材料适用介质有所不同）。本产品壳体材质以碳钢内衬氟塑料，滤网材质为F46、F4等材质。本产品具有耐腐蚀强、过滤效率高、维护方便等优点。

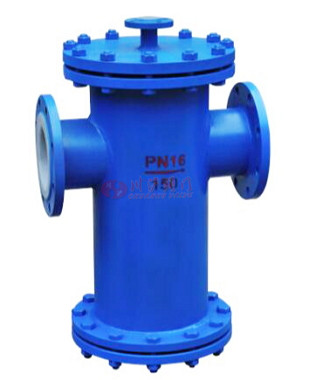

二、衬氟篮式过滤器 产品图片
 |
 |
| 衬氟篮式过滤器 | 衬氟篮式过滤器 |
三、衬氟篮式过滤器 技术参数
| 技术标准Technical standard | |
|---|---|
| 设计规范Design specification | HG/T21637 |
| 结构长度Structure length | GB/T12221 |
| 法兰尺寸Flange size | GB/T9113.1-2000 ASME 16.5a |
| 公称压力试验Nominal pressure test | 0.6、1.0、1.6、2.5MPa Class150 |
| 压力试验Pressure test | GB/T 13927-92 API 598 |
| 型号Model | Y型、蓝式 Blue type |
四、衬氟篮式过滤器 阀体材质
| 序号NO. | 零件名称 Part name |
精铸球墨铸铁Precision casting ductile iron |
碳钢 Carbon steel |
不锈钢Stainless steel | |||
|---|---|---|---|---|---|---|---|
| QT | C | P | R | PL | RL | ||
| 1 | 阀体Body、 阀盖 Cover |
QT 400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 内衬材料 Lining material |
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烃）、PE(超高分子量聚乙烯) | |||||
| 3 | 过滤网 Filter screen |
PTFE(F4) | |||||
| 4 | 螺栓Bolt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 5 | 螺母Nut | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

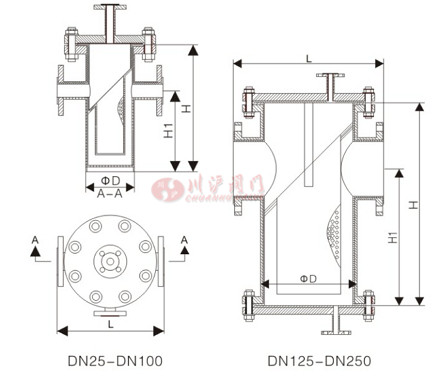

五、衬氟篮式过滤器 结构图
 |
六、衬氟篮式过滤器 连接尺寸
| 通径 | L | ￠D | H | H1 |
|---|---|---|---|---|
| DN25 | 260 | 108 | 330 | 200 |
| DN32 | 260 | 108 | 330 | 200 |
| DN40 | 260 | 108 | 330 | 200 |
| DN50 | 260 | 108 | 330 | 200 |
| DN65 | 340 | 159 | 430 | 280 |
| DN80 | 340 | 159 | 430 | 280 |
| DN100 | 400 | 219 | 490 | 305 |
| DN125 | 500 | 273 | 635 | 420 |
| DN150 | 500 | 273 | 635 | 420 |
| DN200 | 560 | 325 | 785 | 525 |
| DN250 | 660 | 426 | 895 | 640 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
