产品展示>> 过滤器>>Y型过滤器
一、Y型过滤器 产品概述

上海川沪阀门有限公司生产的YY型过滤器输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。
特点:
过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。Y型过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
适用场景:
适用介质为水、蒸汽、油,可满足不同管道需求。

二、Y型过滤器 产品图片

Y型过滤器 Y型过滤器

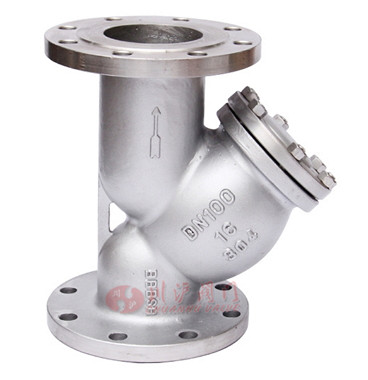

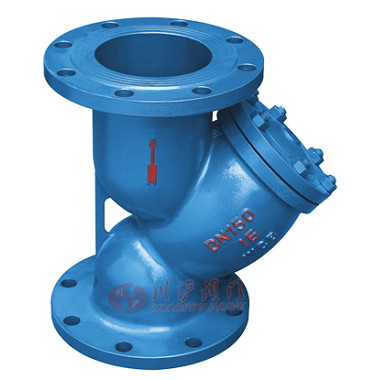

Y型过滤器(碳钢法兰连接) Y型过滤器(不锈钢法兰连接)
三、Y型过滤器 技术参数

项目 参数
适合物料 a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;
b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
c、 制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;
d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。
过滤精度 10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。)
公称通径 DN25 ~ DN600mm
密封材料 聚四氟乙烯、丁腈橡胶、耐油石棉胶

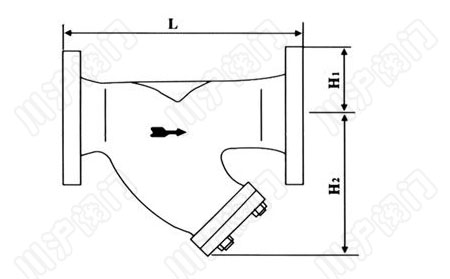

四、Y型过滤器 结构图

GL41H_Y型过滤器_结构图_上海阀门厂
五、Y型过滤器 连接尺寸

DN "英寸 L H H1 拉杆伸缩过滤器 参考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150 / / 3
25 1 160 80 160 / / 3.8
32 1 1/4 180 90 180 / / 6
40 1 1/2 200 100 240 / / 7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150 / / 312
400 16 800 700 1360 / / 500
450 18 850 790 1480 / / 700
500 20 900 875 1650 / / 900
六、Y型过滤器 安装与维护说明

安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯) 要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或 垂直向下安装。安装 1-1/4"(DN32)或更大口径的承插焊过滤器或所有 D 系列过滤器时,应注意这类过滤器的垫 片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行 冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
