产品展示>> 过滤器>>反冲洗过滤器
一、反冲洗过滤器 产品概述

上海川沪阀门有限公司生产的ZPG型过滤器, 该过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工作时,待过滤的水由水口时入,流经滤网,通过出口进入用户所须的管道进行工艺循环,水中的颗粒杂技被截留在滤网内部。如此不断的循环,被截留下来的颗粒越来越多,过滤速度越来越慢,而进口的污水仍源源不断地进入,滤孔会越来越小,由此在进、出口之间产生压力差,当大度差达到设定值时,差压变送器将电信号传送到控制器,控制哭喊启动驱动马达通过传动组件带动轴转动,同时排污口打开,由排污口排出,当滤网清洗完毕后,压差降到最小值,系统返回到初始过滤状,系统正常运行。
特点:
1、设计结构简单。
2、反清洗时间短,流量,压力损失小。
3、高精度过滤,出水水质稳定。
适用场景:
反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水, 循环水的过滤,乳化液的再生,废油过滤处理,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。是一种先进、高效且 易操作的全自动过滤装置。

二、反冲洗过滤器 产品图片

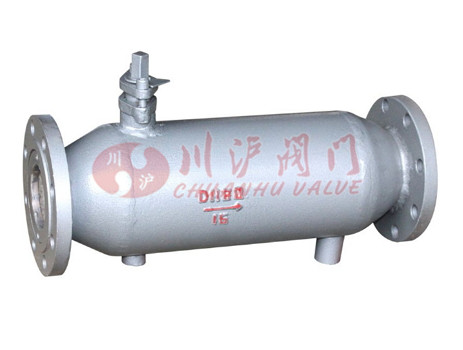

反冲洗过滤器
反冲洗过滤器_ZPG
三、反冲洗过滤器 技术参数

项目 说明
材质 碳钢 不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃) -30~380 -80~450
公称压力(MPa) 0.6~5.0 (150Lb~600Lb)
过滤精度(目/in) 10-300
四、反冲洗过滤器 规格型号

自动排污过滤器
ZPG-Ⅰ型(直通式)自动排污过滤器
型号 L A B D 排污口DN
ZPG-I-40 245 185 63 90 15
ZPG-I-50 255 190 70 100 15
ZPG-I-65 270 195 83 120 20
ZPG-I-80 320 232 96 140 25
ZPG-I-100 350 260 128 180 32
ZPG-I-125 438 326 162 200 40
ZPG-I-150 525 390 189 230 50
ZPG-I-200 700 520 220 280 65
ZPG-I-250 875 650 255 330 80
ZPG-I-300 1050 780 294 380 100
ZPG-I-350 1200 885 331 450 125
ZPG-I-400 1400 1040 377 480 150
ZPG-I-450 1550 1145 420 500 150
ZPG-I-500 1700 1250 462 580 150
ZPG-I-600 2000 1460 537 650 200
ZPG-I-700 2280 1720 607 700 200
ZPG-I-800 2500 1900 685 820 200
ZPG-I-900 2800 2180 785 880 200
ZPG-I-1000 3120 2470 860 920 250
ZPG-I-1100 3450 2780 915 960 250
ZPG-I-1200 3700 3000 965 1040 250
ZPG-I-1500 4470 3650 1220 1400 250
动排污过滤器
ZPG-L型(直角式)自动排污过滤器
型号 L A B C D 排污口DN
ZPG-L-40 320 170 80 226 90 15*
ZPG-L-50 350 185 90 244 100 15*
ZPG-L-65 380 200 100 270 120 20*
ZPG-L-80 445 230 120 310 140 25*
ZPG-L-100 536 265 160 365 180 32*
ZPG-L-125 624 315 190 440 200 40
ZPG-L-150 728 375 220 520 230 50
ZPG-L-200 884 500 260 670 280 65
ZPG-L-250 1120 625 310 830 330 80
ZPG-L-300 1310 750 350 1000 380 100
ZPG-L-350 1514 875 410 1180 450 125
ZPG-L-400 1730 1000 470 1350 480 150
ZPG-L-450 1896 1125 510 1500 500 150
ZPG-L-500 2080 1250 550 1680 580 150
ZPG-L-600 2490 1500 650 2000 650 200
ZPG-L-700 2680 1600 680 2150 700 200
ZPG-L-800 2880 1750 700 2300 820 200
ZPG-L-900 3150 1850 800 2480 880 200
ZPG-L-1000 3370 2000 900 2675 920 250
ZPG-L-1100 3610 2100 1000 2900 960 250
ZPG-L-1200 3850 2250 1100 3050 1040 250
ZPG-L-1500 4700 2800 1200 3800 1400 250
五、反冲洗过滤器 自动冲洗排污原理

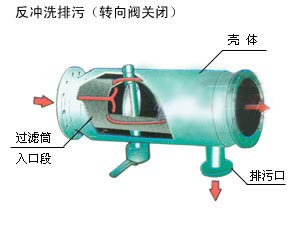

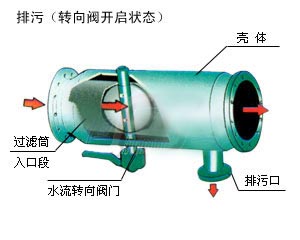

直通式自动冲洗排污原理:

直通式自动冲洗排污原理 直通式自动冲洗排污原理

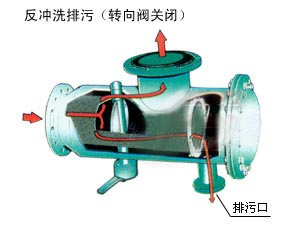

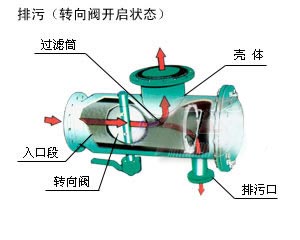

直角式自动冲洗排污原理:

直角式自动冲洗排污原理 直角式自动冲洗排污原理

1、工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流带增大,反洗效果好。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
