一、锻钢过滤器 产品概述
上海川沪阀门有限公司生产的锻钢过滤器是采用螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片(304加柔性石墨制造)或采用金属环连接密封。锻钢Y型过滤器通常装在各种装置设备的进口端，锻钢Y型过滤器用来清除介质中的杂技，以保护阀门及设备的正常使用。锻钢Y型过滤器具有结构简单/阻力小，排污方便等特点。一般用水滤网采用18-30目/英寸，如用户有特殊要求过滤网可定制。
二、锻钢过滤器 产品图片
 |
| 锻钢过滤器(内螺纹连接) |
三、锻钢过滤器 技术参数
| 序号 | 零件名称 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
|---|---|---|---|---|---|---|---|---|
| 1 | 阀体 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | 过滤网 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
| 3 | 铭牌 | AL | AL | AL | AL | AL | AL | AL |
| 4 | 铆钉 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
| 5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 阀盖 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |

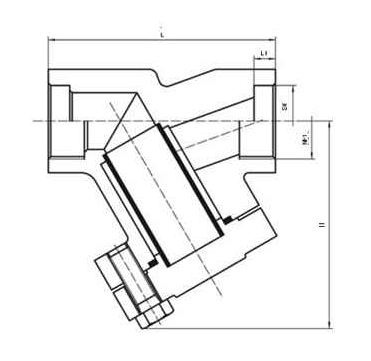

四、锻钢过滤器 结构图
 |
五、锻钢过滤器 连接尺寸
800LB 安装尺寸
| 规格(NPS) | R.P | . | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 |
|---|---|---|---|---|---|---|---|---|---|---|
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | |
| 结构长度(mm) | L | 98 | 98 | 111 | 120 | 140 | 140 | 170 | 200 | . |
| 中心高度(开) | H | 70 | 70 | 70 | 100 | 110 | 120 | 120 | 150 | . |
| 流道孔径(mm) | d | 7 | 9 | 13 | 17.5 | 30 | 30 | 35 | 46 | . |
| 重量(Kg) | 2.2 | 2.2 | 2.1 | 4.2 | 8.9 | 8.9 | 10 | 18.6 | . | |
1500lb 安装尺寸
| 规格(NPS) | F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 结构长度(mm) | L | 98 | 111 | 120 | 140 | 140 | 170 | 200 |
| 中心高度(开) | H | 70 | 70 | 100 | 110 | 120 | 120 | 150 |
| 流道孔径(mm) | d | 9 | 12 | 15 | 20 | 28 | 32 | 40 |
| 重量(Kg) | 2.1 | 4.2 | 9 | 8.9 | 10 | 18.6 | 20 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-锻钢过滤器.PDF
锻钢过滤器链接：http://www.shchuanhu.com/products/guolvqi/dgglq.html
