程控阀(气动程控阀)

一、程控阀 产品概述

程控阀属于强制密封式阀门,气动阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀瓣时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。截止阀的介质流向就改由阀瓣上方进入阀腔,在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。
特点:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。 4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

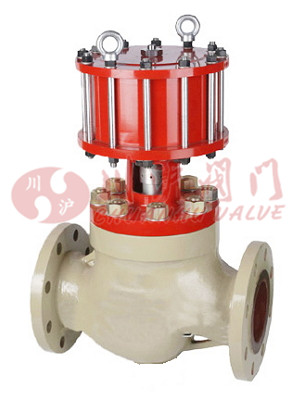

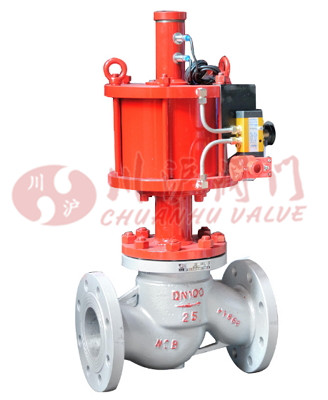

二、程控阀 产品图片

程控阀 程控阀
程控阀(气动程控阀) 程控阀(气动程控阀)
三、程控阀 零部件材料

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12
Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12
lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02 CF3M
Stellite12
Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液
200
ZGlCr5MO ZGlCr5MO
Stellite12
Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
四、程控阀 执行标准

设计与制造 GB/T1223
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB6
标 志 GB/T12220
供 货 JB/T7928
五、程控阀 执行器参数

执行器型号 ZS系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、程控阀 性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

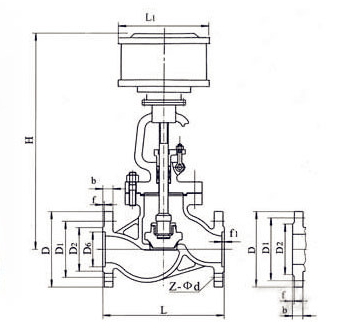

七、程控阀 结构图

D671X\D641X_程控阀-图纸
八、程控阀 连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1.6 50 230 160 125 100 / 16 3 / 4-φ18 185 645
65 290 180 145 120 / 18 3 / 4-φ18 232 690
80 310 195 160 135 / 20 3 / 8-φ18 232 715
100 350 215 180 155 / 20 3 / 8-φ18 232 770
125 400 254 210 185 / 22 3 / 8-φ18 283 780
150 480 280 240 210 / 24 3 / 8-φ23 283 810
200 600 335 295 265 / 26 3 / 12-φ23 283 967
250 622 405 355 320 / 30 3 / 12-φ25 283 1143
300 698 460 410 375 / 30 4 / 12-φ25 283 1292
2.5 50 230 160 125 100 / 20 3 / 4-φ18 185 645
65 290 180 145 120 / 22 3 / 8-φ18 232 690
80 310 195 160 135 / 22 3 / 8-φ18 232 715
100 350 230 190 160 / 24 3 / 8-φ23 232 770
125 400 270 220 188 / 28 3 / 8-φ25 283 780
150 480 300 250 218 / 30 3 / 8-φ25 283 810
200 600 360 310 278 / 34 3 / 12-φ25 283 967
250 622 425 370 332 / 36 3 / 12-φ30 283 1143
300 698 485 430 390 / 40 4 / 16-φ30 283 1292
4.0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4.5 8-φ23 232 770
125 400 270 220 188 176 28 3 4.5 8-φ25 283 782
150 480 300 250 218 204 30 3 4.5 8-φ25 283 875
200 600 375 320 282 260 38 3 4.5 12-φ30 283 1160

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
