水用电磁阀

产品展示>> 快速切断阀>>水用电磁阀
一、水用电磁阀 产品概述

上海川沪阀门有限公司生产的水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故队工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。
1.电磁先导膜片式操作结构
2.阀门流量比普通阀提高10%
3.采用特殊密封结构和特种密封材料无泄漏
4.寿命长是同类产品的5倍以上
5.工作平稳噪音低、无水锤冲击、无颤抖声
6.采用膜片式、对介质洁净度要求较低
7.不锈钢可动铁芯经久耐用,反应快速;
8.配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上
9.防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)
10.引用标准:GB3836·9 防爆标志 Exm I/IIT4(国产线圈)

二、水用电磁阀 产品图片

水用电磁阀

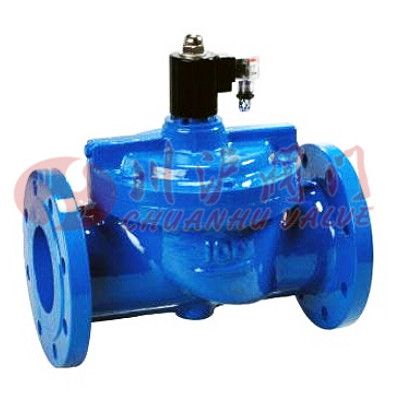

水用电磁阀(铸铁法兰连接)
三、水用电磁阀 技术参数

工作介质DN 水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃ ≤60
公称压力(Mpa) 1.0
工作压差(Mpa) 0.05~1.0 0.1~1.0 0.15~1.0
电源电压 AC220V其余规格可作特殊订货
额定流量系数(KV) 按JB/T7352-94规定
写落量(ml/min) 按JB/T7352-94·F规定
公称通径(mm) 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗 36VA 50VA
四、水用电磁阀 结构图

水用电磁阀图纸
五、水用电磁阀 安装尺寸

公称通径DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 n-d b f
15 112 80 1/2
20 119 80 3/4 3
25 123 90 1 130 160 115 85 65 4-φ14 16 3
32 137 140 137 180 140 100 76 4-φ18 18 3
40 152 156 152 200 150 110 84 4-φ18 18 3
50 164 180 2 152 230 165 125 99 4-φ18 20 3
65 222 290 185 145 118 4-φ18 20 3
80 239 310 200 160 132 4-φ18 22 3
100 255 350 220 180 156 4-φ18 24 3
125 416 400 250 210 184 4-φ18 26 3
150 440 480 285 240 211 8-φ22 26 3
200 443 600 340 295 266 8-φ22 26 3
250 493 730 395 350 319 8-φ22 28 3
300 549 850 445 400 370 8-φ22 28 4

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
