一、气动三通切断阀 产品概述

上海川沪阀门有限公司生产的ZMAQ气动三通切断阀，气动薄膜切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动三通切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动三通切断阀产品主要有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种。 特点：
1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。
适用场景:
气动三通切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的销售过程自动控制和远程控制系统中。

二、气动三通切断阀 产品图片

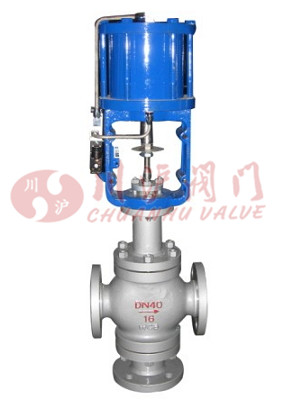

气动三通切断阀(活塞式)

三、气动三通切断阀 零部件参数

部件	材质
阀体	WCB	304	316	316L
阀座	304	304	316	316L
阀芯	304	304	316	316L
垫片	PTFE\石墨垫片
连接套	304	304	316	316L
导向套	304	304	316	316L
中垫	PTFE\石墨垫片
填料	PTFE/石墨
填料压盖	WCB	304	316	316L
阀杆	304	304	316	316L
指示盘	铝片
标尺	铝片
执行器	缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

四、气动三通切断阀 技术参数

公称通径(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		8	12	17	29	43	70	110	165	275	440	690
额定行程mm		8			12		20		25	40		60
有效面积cm2		100			200		400			600		1000
允许泄 露量	硬密封	1.2X10-7 × 阀额定容量
	软密封	VI 级、无泄露
允许压差MPa		≤ 公称压力
信号压力KPa		0 ～ 250(薄膜式)
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
阀芯形式		双导向双座型阀芯
流量特性		快开特性
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

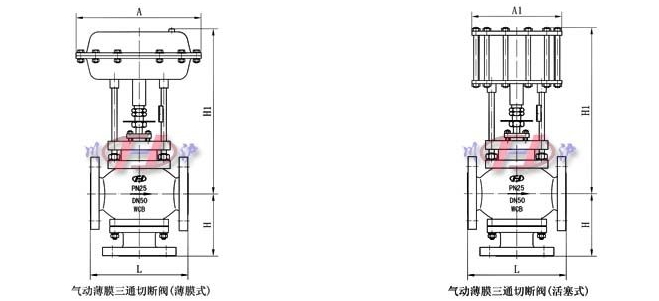

五、气动三通切断阀 结构图

六、气动三通切断阀 连接尺寸

公称通经		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		132	132	135	140	150	160	160	170	325	450	495
H1		根据所配置气动执行机构而定
重量(kg)	薄膜式	9	11	13	16	21	33	43	58	70	86	115
	活塞式	12	14	17	20	26	38	48	64	79	95	125

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
