一、气动活塞式切断阀 产品概述

上海川沪阀门有限公司生产的ZSQP气动活塞式切断阀(简称活塞式切断阀),是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。
特点:
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节机构的型式,气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度及压力。
当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使活塞式切断阀控制更加方便、简捷。
适用场景:
气动活塞式切断阀广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。

二、气动活塞式切断阀 产品图片

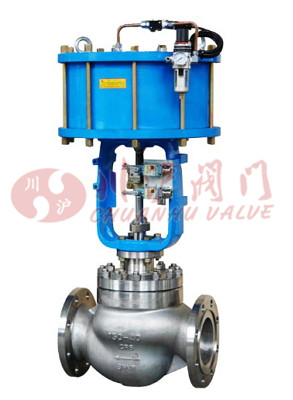

气动活塞式切断阀 气动活塞式切断阀

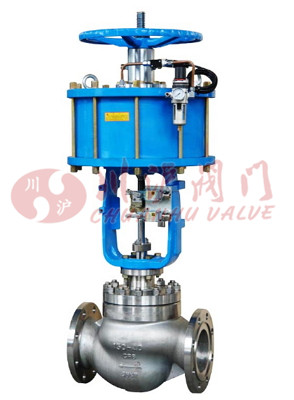

气动活塞式切断阀(不带手轮) 气动活塞式切断阀(带手轮)
三、气动活塞式切断阀 零部件参数

部件 材质
阀体、阀盖 HT200、ZG230-450,ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
阀座 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀芯 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
气缸体 ZG230-450
活塞 ZAlSi12
填料 聚四氟乙烯,柔性石墨
阀芯软质密封件 增强聚四氟乙烯
四、气动活塞式切断阀 技术参数

公称通径 mm 20 25 32 40 50 65 80 100
额定流量系数Kv 7 11 20 30 48 75 120 190
额定行程 mm 8 12 20 25
气缸直径 mm 75 100 150
允许泄
露量
硬密封 单座、双座:1.2X10 -7 X 阀额定容量;套筒: 5X10 -6 X 阀额定容量
软密封 VI 级
允许压差MPa 公称压力
信号压力KPa 0 或 400 ~ 600
阀盖形式 常温型:-60~150℃ 中温型:-60~450℃ 高温型:-60~550℃ 低温型:-60~250℃
压盖型式 螺栓压紧式
阀芯形式 单座、套筒、双座型阀芯
流量特性 快开特性
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

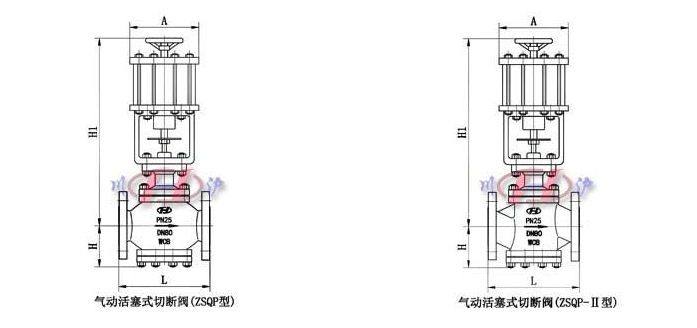

五、气动活塞式切断阀 结构图

气动活塞式切断阀结构图
六、气动活塞式切断阀 连接尺寸

公称通径 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 340 345 370 380 390 475 490 500 765 825 927
H1 53 58 70 75 83 93 100 110 125 143 170
重量(kg) 标准型 10 12 15 18 23 35 45 60 75 90 120

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
