P1内螺纹气动角座阀

一、P1内螺纹气动角座阀产品概述

P1内螺纹气动角座阀是指利用执行器活塞来提供线性作用力推动阀芯离开阀座的一种气控阀门。阀座设置一定的角度，从而在阀门打开时提供尽可能大的流量。角座阀尤其适用于高温且流量要求较大的流体环境下，如蒸汽或者水。角座阀中某些型号，如果反向安装，运行时会克服水锤作用。
气动阀门是由受压的导向介质推动工作，该介质通常为压缩空气，也有用油或者水作介质的。
角座阀上面装有气动执行器，在单作用情况下，由一个二位三通电磁阀控制。导向介质压力进入执行器，作用于活塞，使阀芯穿梭于阀腔中实现打开或关闭阀门。阀芯复位通常是借助于气动执行器中的弹回弹簧来完成。
在双作用配置的阀门中，没有弹回弹簧，导向介质既用来打开阀门，也用来关闭阀门。
当阀门处于打开状态时，通过执行器顶端的视窗可以看到红色的位置指示杆。
阀门的压力范围则取决于导向介质压力、受控制介质压力及流体方向，也要取决于阀门的构造参数，例如口径大小，执行器型号以及弹簧力量等。

特点：
Y型设计、流通性好、流阻小、防水锤
响应迅速、密封性好、360°旋转、可视窗口
节能环保、自洁功能、安全可靠、超长寿命
适用于食品级灌装、消毒灭菌、制药及医疗设备等重要场合

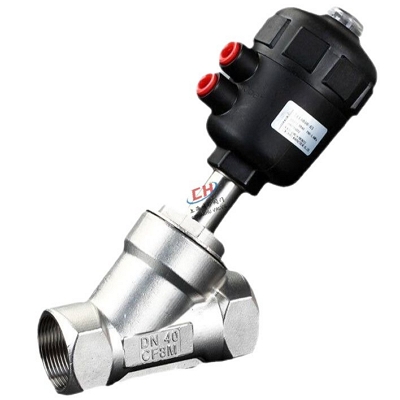

二、P1内螺纹气动角座阀产品图片

P1内螺纹气动角座阀

三、P1内螺纹气动角座阀技术参数

公称通径	DN10-100mm
公称压力	PN16（如需更高压力，订货时请注明）
阀体材质	不锈钢(304、316、316L等)系列
密封材质	四氟密封（PTFE）、对位聚苯密封（PPL）等
适用温度	T1:-20-150℃、T2：-29-250℃、其他温度可定制
连接方式	螺纹式、焊接式、快装式、法兰式
气缸选配	塑料执行器（P1）、不锈钢执行器（P2）、不锈钢执行器（P3）、盖米款执行器（P4）
控制气压	0.3~0.8MPa
作用方式	单作用常闭FC、单作用常开FO，双作用
控制方式	开关型、调节型、智能型、总线型

四、P1内螺纹气动角座阀选配

控制功能	常开（默认常闭）
执行机构外壳适用于环境温度	+5℃~+130℃
执行机构	双作用
位置反馈	电子式位置反馈
行程	独立可调行程极限，适于高低流量
手动	手动应急开关
先导阀	先导阀适用的Namur适配器

五、P1内螺纹气动角座阀附件选型

电磁阀	双作用选二位五通、单作用二位三通、单电控双电控订货时注明
限位开关	远程反馈开关信号
定位器	输入模拟量信号（4-20mA或者0-10V），调节阀门开度
备注	以上附件不是标准配件，如需配置请订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级

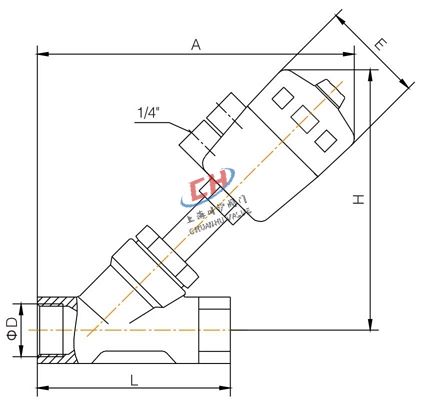

六、P1内螺纹气动角座阀结构图

七、P1内螺纹气动角座阀连接尺寸

通径DN	规格Inch	执行器	L	A	H	E
15	1/2	φ50	85	180	140	65
20	3/4	φ50	95	185	145	65
25	1	φ63	105	220	185	80
32	1-1/4	φ63	120	230	188	80
40	1-1/2	φ63	130	235	195	80
50	2	φ80	150	268	225	100
65	2-1/2	φ100	185	325	320	126
80	3	φ100	210	335	330	126
