P2气动法兰角座阀

一、P2气动法兰角座阀产品概述

P2气动法兰角座阀是是由法兰式角座阀和P2系列不锈钢气动执行器组成，默认单作用常闭式，可选用常开式，根据管道介质和介质温度，选择合适的密封阀座（四氟乙烯PTFE、对位聚苯PPL）。阀门连接方式有内螺纹式、快装式、焊接式和法兰式，执行器可选配P1系列（塑料款）、P2系列（不锈钢304）、P3系列（新款不锈钢）、P4系列（盖米款）等，阀门可以和电磁阀组成开关型气动角座阀，也可以和阀门定位器组成模拟量控制的调节型气动角座阀。

特点：
Y型设计、流通性好、流阻小、防水锤
响应迅速、密封性好、360°旋转、可视窗口
节能环保、自洁功能、安全可靠、超长寿命
适用于食品级灌装、消毒灭菌、制药及医疗设备等重要场合

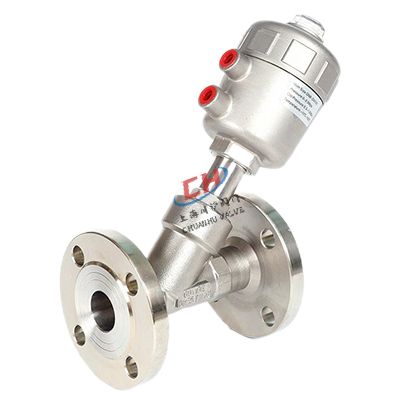

二、P2气动法兰角座阀产品图片

P2气动法兰角座阀

三、P2气动法兰角座阀技术参数

公称通径	DN10-100mm
公称压力	PN16（如需更高压力，订货时请注明）
阀体材质	不锈钢(304、316、316L等)系列
密封材质	四氟密封（PTFE）、对位聚苯密封（PPL）等
适用温度	T1:-20-150℃、T2：-29-250℃、其他温度可定制
连接方式	螺纹式、焊接式、快装式、法兰式
气缸选配	塑料执行器（P1）、不锈钢执行器（P2）、不锈钢执行器（P3）、盖米款执行器（P4）
控制气压	0.3~0.8MPa
作用方式	单作用常闭FC、单作用常开FO，双作用
控制方式	开关型、调节型、智能型、总线型

四、P2气动法兰角座阀选配

控制功能	常开（默认常闭）
执行机构外壳适用于环境温度	+5℃~+130℃
执行机构	双作用
位置反馈	电子式位置反馈
行程	独立可调行程极限，适于高低流量
手动	手动应急开关
先导阀	先导阀适用的Namur适配器

五、P2气动法兰角座阀附件选型

电磁阀	双作用选二位五通、单作用二位三通、单电控双电控订货时注明
限位开关	远程反馈开关信号
定位器	输入模拟量信号（4-20mA或者0-10V），调节阀门开度
备注	以上附件不是标准配件，如需配置请订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级

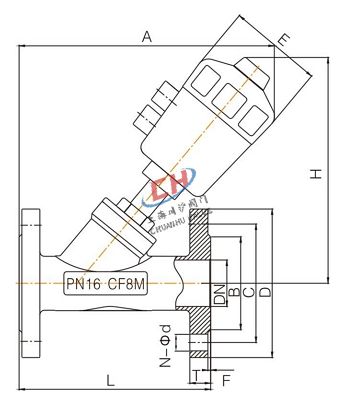

六、P2气动法兰角座阀结构图

七、P2气动法兰角座阀连接尺寸

通径DN	规格Inch	执行器	L	T	f	D	C	B	N-φd	A	H	E
15	1/2	φ50	120	14	2	95	65	40	4-φ14	165	145	64
20	3/4	φ50	130	14	2	105	75	50	4-φ14	170	150	64
25	1	φ63	140	14	2	115	85	60	4-φ14	210	183	80
32	1-1/4	φ63	150	16	2	135	100	70	4-φ18	220	185	80
40	1-1/2	φ63	180	16	2	145	110	80	4-φ18	230	195	80
50	2	φ80	195	16	2	160	125	92	4-φ18	260	230	100
65	2-1/2	φ100	230	18	2	185	145	115	4-φ18	320	290	126
80	3	φ100	250	18	2	195	160	130	8-φ18	360	315	126
