一、衬氟止回阀 产品概述

衬氟止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
上海川沪阀门生产的衬氟止回阀按照ANSI B16.34标准设计制造。品种有:旋启式止回阀,升降式止回阀,升降立式止回阀;Class 150lB~900Lb;NPS 1~28工作温度-40~570℃;阀体材料有:WCB,WC1,WC6,WC9,C5,CF3,CF8,CF3M,CF8M等。适用介质:水,蒸气,油品,硝酸,强氧化介质和尿素等。广泛应用于电站,石油,化工,制药,食品等行业。可与进口设备直接配套使用。

二、衬氟止回阀 产品图片

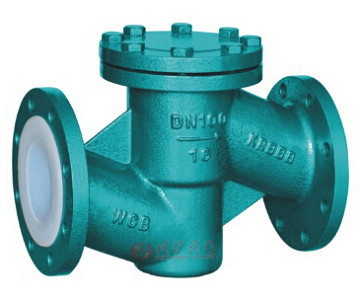

衬氟止回阀
衬氟止回阀(碳钢衬氟)
三、衬氟止回阀 零部件材质

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
五、衬氟止回阀 执行标准

设计标准 GB12236
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
六、衬氟止回阀 结构图

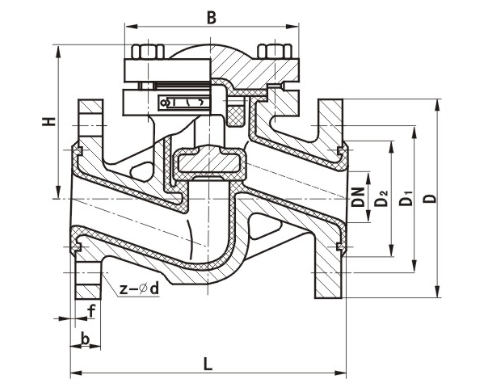

衬氟止回阀结构图
七、衬氟止回阀 连接尺寸

公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
