一、锻钢止回阀 产品概述
上海川沪阀门有限公司生产的锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
二、锻钢止回阀 产品图片
 |
 |

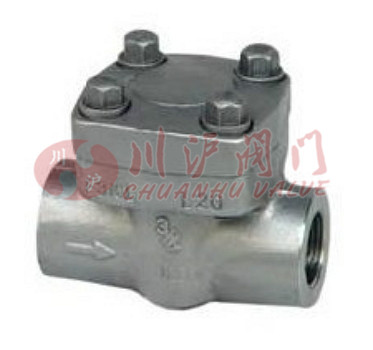

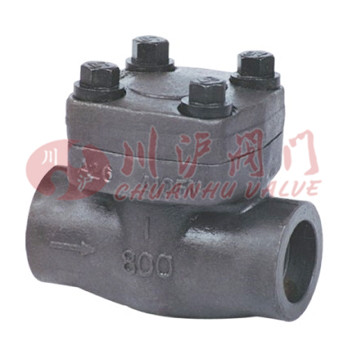

| 锻钢止回阀(锻钢内螺纹连接) | 锻钢止回阀(不锈钢内螺纹连接) |
三、锻钢止回阀 结构和安装尺寸
 |

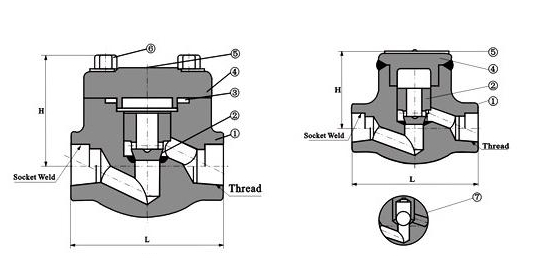

锻钢升降式止回阀800LB
标准材质明细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
|---|---|---|---|---|---|
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 密封螺母 | 316夹柔性石墨 | 316夹PTFE | ||
| 4 | 密封圈 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 固定螺母 | SS | |||
| 6 | 提升螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
|---|---|---|---|---|---|---|---|---|---|
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
 |

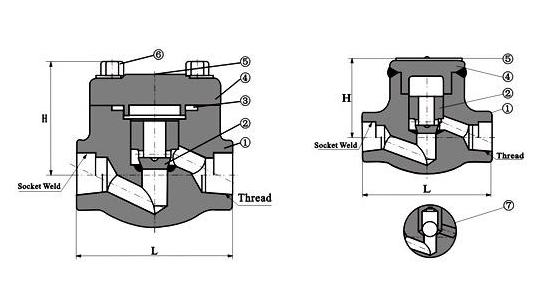

锻钢升降止回阀900LB～1500LB
标准材质明细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
|---|---|---|---|---|---|
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 4 | 阀盖 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 铭牌 | SS | |||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 7 | 球 | A182F304 | A182F304 | A182F304 | A182F304 |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
|---|---|---|---|---|---|---|---|---|---|
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | |
| 重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 |
| 焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 | |
 |

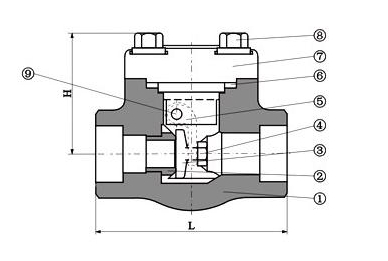

锻钢升降止回阀800LB、900LB～1500LB
标准材质明细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
|---|---|---|---|---|---|
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀座 | A276410 | A276304 | A276F304（L） | A276F316（L） |
| 3 | 阀瓣 | A276420 | A276304 | A276F304（L） | A27F316（L） |
| 4 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 5 | 摇杆 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 6 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 7 | 阀盖 | A105 | A182F22 | A182F304（L） | A182 F316（L） |
| 8 | 螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 9 | 销钉 | a276420 | A182F304 | A182F316 | |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 3/8” | 1/2” | 3/4” | 1” | 11/4" | 11/2" | 2" | |
|---|---|---|---|---|---|---|---|---|
| L | 800LB | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| 900LB～1500LB | 92 | 111 | 111 | 120 | 120 | 140 | 178 | |
| W | 800LB | 61 | 61 | 78 | 84 | 101 | 120 | 133 |
| 900LB～1500LB | 79 | 79 | 79 | 97 | 105 | 120 | 140 | |
| 重量 | 800LB | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 |
| 900LB～1500LB | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 | |
 |

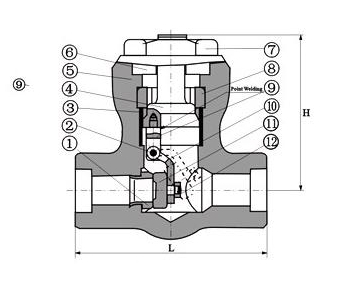

自密封旋启式止回阀900LB～2500LB
| 序号 | 零件名称 | CSTOASTM | ASTOASTM | SSTOASTM | |
|---|---|---|---|---|---|
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀座 | A276410 | A276304 | A276304(L) | A276316(L) |
| 2 | 销钉 | A276420 | A182F304 | A182F316 | |
| 3 | 密封圈 | A276304L | A276316L | ||
| 4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 8 | 四开环 | A276420 | A182F304 | A182F316 | |
| 9 | 吊桥 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 摇杆 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 11 | 阀瓣 | A276410 | F304 | A182F304(L) | F316(L) |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 1/2” | 3/4” | 1” | 11/4" | 11/2" | 2" | |
|---|---|---|---|---|---|---|---|
| L | 900LB～1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900LB～1500LB | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 |
| 2500lb | 10.0 | 9.6 | 9.4 | 21.5 | |||
 |

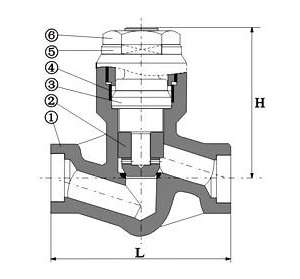

自密封升降式止回阀900LB～2500LB
标准材质明细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
|---|---|---|---|---|---|
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276 420 | A276304 | A276304（L） | A276316（L） |
| 3 | 密封螺母 | A105+STL | F22+STL | A182 F304(L) | F316(L) |
| 4 | 密封圈 | A276 304L | A276 304L | A182F304（L） | A276 316L |
| 5 | 固定螺母 | A1942H | A1944 | A1948 | A194 8M |
| 6 | 提升螺栓 | A1942H | A1944 | A1948 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 1/2" | 3/4" | 1" | 1/4" | 11/2" | 2" | |
|---|---|---|---|---|---|---|---|
| L | 900LB～1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500LB | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900LB～1500LB | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
| 2500LB | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
