产品展示>> 止回阀>>升降式止回阀
一、升降式止回阀 产品概述

上海川沪阀门有限公司生产的H71升降式止回阀(也称为单瓣对夹式升降止回阀)该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。对夹升降式止回阀具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,H71单瓣对夹升降式止回阀可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

特点:
1、具有结构短、体积小、质量轻;
2、阀瓣关闭快速,水锤压力小;
3、流道通畅,流体阻力小;动作灵敏,密封性能好

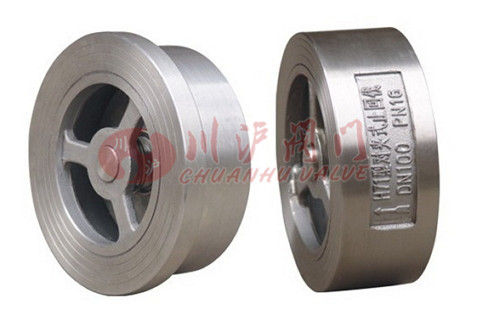

二、升降式止回阀 产品图片

升降式止回阀
升降式止回阀(不锈钢对夹式连接)
三、升降式止回阀 性能参数

型号 公称通径 试验压力 工作温度 适用温度
壳体 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸气、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蚀性介质
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸气

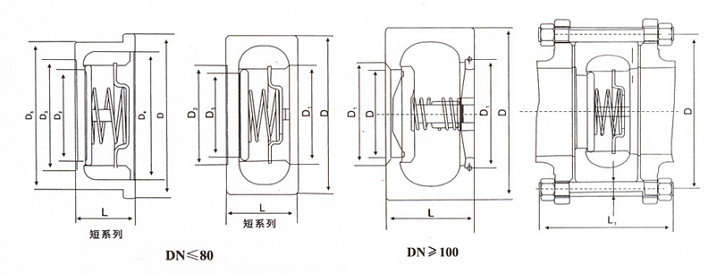

四、升降式止回阀 结构图

升降式止回阀结构图
五、升降式止回阀 连接尺寸

公称压力
PN MPa
公称通径
DN mm
尺寸(mm) 重量
(Kg)
配管法兰(供参考)
L D D2 D3 D4 D5 螺栓孔中心
圆直径Dl
螺栓
数量
螺栓
直径d
螺栓
长度Ll
PN1.0MPa
PN1.6MPa
15 16 52 15 24 31 40 0.12 65 4 M12 75
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 70 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 100
40 31.5 93 39 55 66 78 0.80 110 4 M16 105
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 4 M16 130
80 50 142 76 96 110 125 2.2 160 8 M16 135
100 65 162 95 115 135 150 3.4 180 8 M16 150
125 90 192 110 125 132 - 9.0 210 8 M16 180
150 106 218 127 150 158 - 14 240 8 M20 210
PN1.0MPa 200 140 273 165 200 208 - 24 295 8 M20 240
PN1.6MPa 200 140 273 165 200 208 - 24 295 12 M20 240
PN2.5MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 284 165 200 208 - 26 310 12 M24 260
PN4.0MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 291 165 200 208 - 28 320 12 M27 275

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
